线束热收缩管的使用和检验标准
发布时间:2023-05-18 16:57:11

大家好,蓬生电子又来给大家带福利啦,今天的文章内容是线束热收缩管的使用和检验标准,这篇文章相信线束行业的工作者应该是非常青睐的,没错,本篇文章就是专门为线束行业的同仁准备的,废话不多说,我们接下来一起看文章吧!

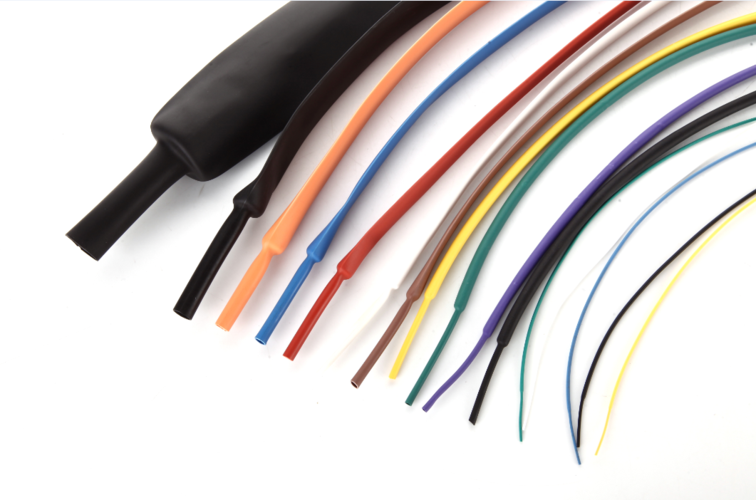

热收缩管是一种常用组件,主要用于保护焊点、端子接头和压接点,防止灰尘和水份的侵入。

搭铁点热缩

当线束的接头出现热缩时,应该使用热缩管将所有的铜线包裹起来。在热收缩完毕后,接头末端可见的铜线应该完全被热缩管或者密封胶所覆盖。

热收缩的产品应当符合以下规定:

1禁止铜丝刺破热收缩管。

2)热收缩管应将线皮包裹至少1厘米。

3热缩管的热缩应该十分均匀,可以紧密地贴合电线和端子。在热缩后,热缩管、胶面、端子以及电线之间不能出现任何可见的间隙。而且,热缩管和线皮也不应该被烧焦或者热缩不到位。

接线点热缩

进行接线时,为了避免出现单根电线脱落、铜线脱落和热收缩管双端溢出密封剂等接线不良现象,除了在进行热收缩前检查接线状态外,还需要进行接线点的热收缩操作。

完成热收缩后,还需满足以下条件:

(1)热收缩管不可被铜丝刺破。

将线皮套入热收缩管中至少1厘米。

(3)热收缩管应均匀地缩紧,完全贴合电线和端子,热收缩后,胶面、热收缩管、端子和电线之间不能出现可见的间隙。同时,热收缩管和线皮不能被烧焦或者未完全收缩到位。

(4)若使用单侧布线,请确保在接线之后,热收缩管无线端预留至少1厘米的长度。

(5)热收缩管的两端线径应合理安排,两端线径截面积多线一端的外径不应小于少线侧的3倍。举例来说,少线侧的线径为1平方线,多线侧的线径最大可以是3平方线,如果超过这个规格,就需要进行调整,以确保热收缩管的热收缩质量。
