在半导体行业和电子设备制造领域，连接器作为电路系统的“桥梁”，其性能直接决定了设备的可靠性、安全性和生产效率。RAST连接器（Raster Anschluss Steck Technik）作为一种高度标准化的电气连接解决方案，凭借其独特的设计理念和广泛的适用性，已成为家电、工业控制、新能源等领域的核心组件之一。本期蓬生电子将从其优势特点、工作原理两个维度，深入解析这一技术为何备受行业青睐。

 一、RAST连接器的核心优势特点

1. 模块化设计，灵活适配需求

RAST连接器采用标准化的栅格（Raster）间距设计（如5.0mm、7.5mm等），支持不同针数（2-24针）的自由组合。这种模块化特性使其能够快速匹配多种电路布局需求，例如在家用洗衣机中，主控板与电机、传感器之间的连接可通过增减针脚数量实现灵活扩展，显著降低定制化成本。

2. 自动化生产友好，提升效率

由于采用统一的安装尺寸和插接方向，RAST连接器可完美适配自动化生产线。例如，在家电制造中，机械臂可精准完成插拔动作，避免人工操作可能导致的错位或接触不良，生产效率提升高达30%。

3. 高可靠性接触机制

其核心的弹簧片式触点设计（常见材质为磷青铜镀金）能提供稳定的接触压力。实验数据显示，在振动频率50Hz、加速度10m/s²的环境下，RAST连接器的接触电阻变化率小于5%，远优于传统焊接连接方式。

4. 紧凑结构节省空间

以典型5.0mm间距的RAST连接器为例，其高度通常控制在15mm以内，宽度随针数增加线性扩展。这种紧凑性在智能家居设备（如扫地机器人）的狭小电路板空间中尤为重要。

5. 多重防护保障安全

高端型号（如IP67级）通过密封圈、卡扣锁紧结构及防呆设计，可抵御粉尘侵入和高压水喷射，适用于户外光伏逆变器等恶劣环境。

二、RAST连接器的工作原理与技术细节

1. 机械结构设计

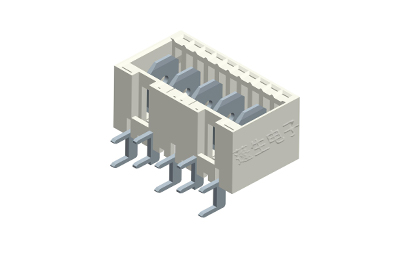

RAST连接器由公头（插头）和母座（插座）组成。公头内部触点采用“双梁悬臂”结构，插入母座时，触点簧片与母座导槽产生弹性形变，形成稳定的正向压力（通常为1.5-2.5N/触点），确保低接触电阻（<20mΩ）。

2. 电气导通路径

当公母端对插到位后，电流通过以下路径传输：导线→压接端子→公头触点→母座簧片→PCB焊盘。关键环节的压接工艺需控制压缩比在80%-90%，以平衡导电性和抗拉强度（一般需承受50N以上拉力）。

3. 信号完整性保障

高频型号采用差分对布局（如2.54mm间距双排设计），配合介电常数稳定的LCP（液晶聚合物）绝缘体，可将信号衰减控制在-3dB@1GHz以内，满足智能家电的CAN总线通信需求。

4. 防护机制解析

IP67级产品的密封依赖三重结构：①硅胶密封圈压缩变形填充壳体间隙；②二次锁扣（CPA）防止意外松脱；③导向槽设计确保插接过程无错位。测试表明，该结构可在-40℃~+125℃范围内保持密封性。

RAST连接器通过标准化与定制化的平衡、机电性能的优化以及生产流程的创新，成功解决了电子设备互联中的可靠性、效率和成本难题。需要采购连接器的家人们可以直接点击侧边窗口的“扫码咨询”联系我们，我们主要经销进口连接器，Aptiv、 Molex、TE、Tyco、Amp、Deutsch、 JST等需要采购进口连接器私聊我哦~更多资讯进入我们官网即可阅览，热点文章推荐“背板连接器是什么，安装方式有哪些？”。
