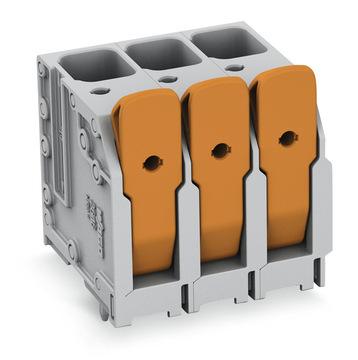

Wago接线端子选择指南
发布时间:2022-12-15 17:08:44

万可这个品牌还是比较好的,为什么这么说,因为用的人多,不过有不少的朋友都会有这样的疑问,万可的接线端子到底是该怎么选择呢?那今天蓬生电子就来为大家指导一下这方面的选型操作,一起来看一下吧:


一、如何选型

选择主要考虑以下两点

1.导线是硬线还是软线?

2.导线的截面积是多少平方毫米?(不含线皮)

单股硬线(BV)

多股硬线(BVR)(<=19根铜丝)

多股软线(RV)(>=30根铜丝)

以下是家居装修导线选型的一般要求

WAGO()接线端子选择指南

二、应选择使用多孔连接器?

每个连接器,无论有多少孔,都是内部连接的!因此,我们需要连接几根线,并使用几个孔的连接器。例如,4孔连接器最多可连接4根导线,如果只有3根导线需要连接,则可以有一个空洞。

因为每个连接器内部都是连接的,所以不能将火线、零线、地线插入同一个连接器,否则会造成短路。因此,在任何情况下,必须使用一条火线,一条零线,一条地线!

三、不同厚度的导线能否接入同一连接器?

WAGO连接器每个孔的弹簧都是独立的。因此,只要在连接器的连接范围内,不同横截面积的导线就可以安全可靠地使用!例如,773-104,适用导线为0.75-2.5mm2硬导线,当一个孔接入0时,.75mm硬线2后,再把一根硬线2.5mm2的硬线插入其他任何孔,也可以再插一根1.5mm2的硬线插入另一个孔,最后空一个孔,连接安全可靠!

万能接线端子连接器

WAGO为什么连接器的进线方式都在同一侧?

由于在实际应用中,接线盒中要连接的线路应从接线盒中拉出,并在外面连接。因此,无论是进线还是出现,都会朝着同一个方向进行,因此连接器的进线设计可以朝着同一个方向使用。

好了,文章到这里就结束了,现在的天气是越来越冷了,所以在选择连接器、接线端子的同时也要考虑到连接器的抗冷因素,有的连接器材质比较脆弱,经不起低温,所以就会导致一些工作上的失误,关注蓬生电子,带你了解更多精彩知识!
