本期蓬生电子带大家了解一下什么是PC104连接器。首先，PC104是一种工业计算机总线标准，是嵌入式计算领域中有着重要地位的小型化计算机总线技术，而PC104连接器是基于PC/104总线标准的连接器，一种专为嵌入式设计的层叠式连接器。PC104连接器的双排设计和嵌入式设计，广泛应用于工业、军工航天领域。未来也会继续优化助力工业生产

一、技术特性

1) PC104连接器采用2x52针的双排设计，针距为0.1英寸，这种标准化设计确保了不同厂商产品之间的兼容性。连接器的机械结构经过精心设计，具有优秀的抗震性和耐久性，能够在恶劣环境下保持稳定连接。电气性能方面，PC104连接器支持多种信号传输，包括数字信号、模拟信号和电源信号，满足复杂系统的多样化需求。如图a双排式设计为例。

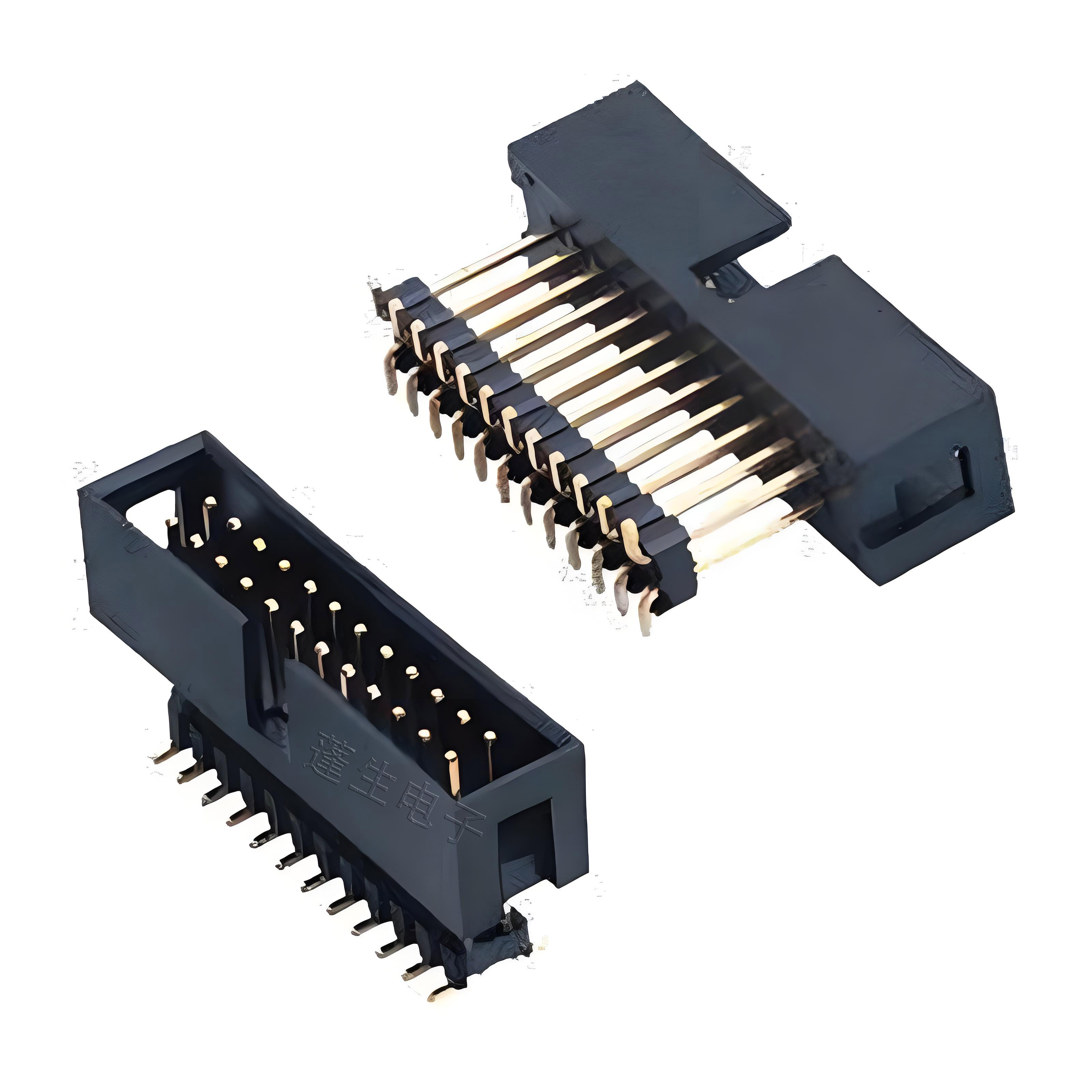

图a 双排式设计

2) 连接器的接触电阻小于20mΩ，绝缘电阻超过1000MΩ，这些优异的电气特性确保了信号传输的可靠性。在工业环境中，PC104连接器能够承受-40℃至+85℃的工作温度范围，适应各种严苛的应用场景。

二、应用优势

1) 在嵌入式系统设计中，空间往往是宝贵的资源。PC104连接器的堆叠式设计允许将多个功能模块垂直叠加，显著减少了系统的占地面积。这种设计理念特别适合空间受限的应用场景，如航空航天设备、工业控制设备和医疗仪器等。如图b嵌入式设计为例。

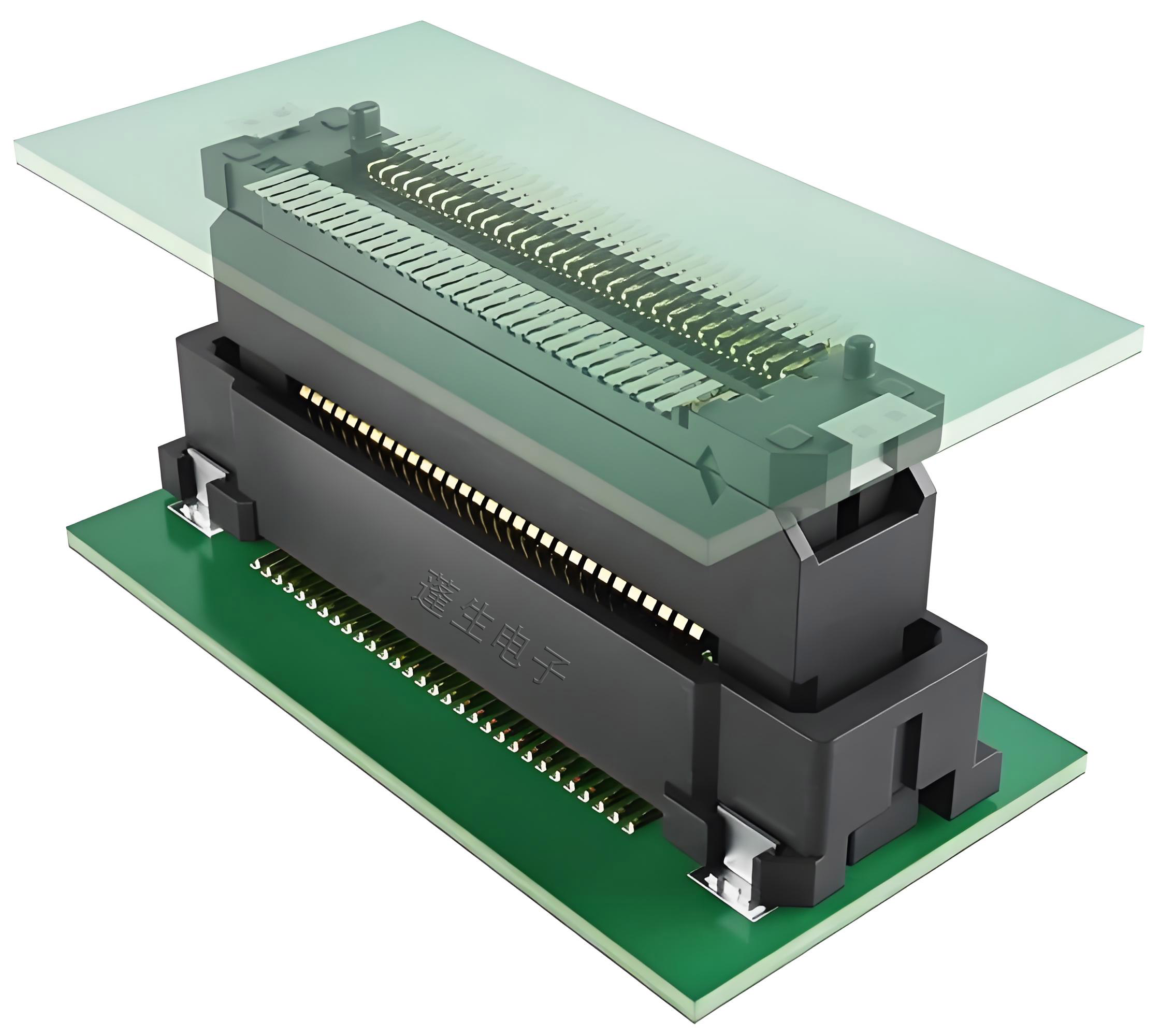

图b 嵌入式设计

2) 模块化设计带来的灵活性是PC104连接器的另一大优势。开发者可以根据具体需求，灵活选择和组合不同的功能模块，快速构建定制化的嵌入式系统。这种设计理念大大缩短了产品开发周期，降低了研发成本。

3) 在可靠性方面，PC104连接器经过严格的环境测试和寿命测试，确保在振动、冲击、温度变化等恶劣条件下仍能保持稳定工作。这种可靠性对于关键任务系统尤为重要，如军事装备、交通控制系统等。

三、未来发展

1) 随着物联网和工业4.0的快速发展，PC104连接器正面临着新的机遇和挑战。新一代PC104连接器开始支持更高速的信号传输，以满足大数据时代的需求。同时，连接器的材料工艺也在不断改进，采用更耐用的材料和更精密的制造工艺，以提升产品的可靠性和使用寿命。

2) 在智能化趋势下，PC104连接器正在向智能化方向发展。未来的连接器可能会集成传感器和智能诊断功能，能够实时监测连接状态，预测潜在故障，为系统的预防性维护提供支持。

综上所述，PC104连接器不是一个简单的接口组件，更是一种应用在对空间和可靠性要求高的工业自动化、军事、航空航天和医疗设备中的关键的接口标准，未来也会多元化发展进入到我们的日常生活中。今天认识了PC104连接器，还有更多的线对线，线对板，音视频连接器等多个种类的连接器，都可以来来我们官网浏览咨询。热点文章推荐“线对线连接器有什么作用和特性”。
