今天蓬生电子给大家介绍一下圆管型端子。圆管型端子，形状为圆管状，通常呈中空结构，内部可容纳导线或插针，主要用于电气连接。其材质是由一种高导电金属制成的管状接线端子，结构紧凑，具备优良的导电性与绝缘性。一般应用在电气连接，线束保护等方面。连接方式正常分为机械压接或锡焊方式。下面带大家了解一下吧还有一些应用场景。

一、 定义介绍

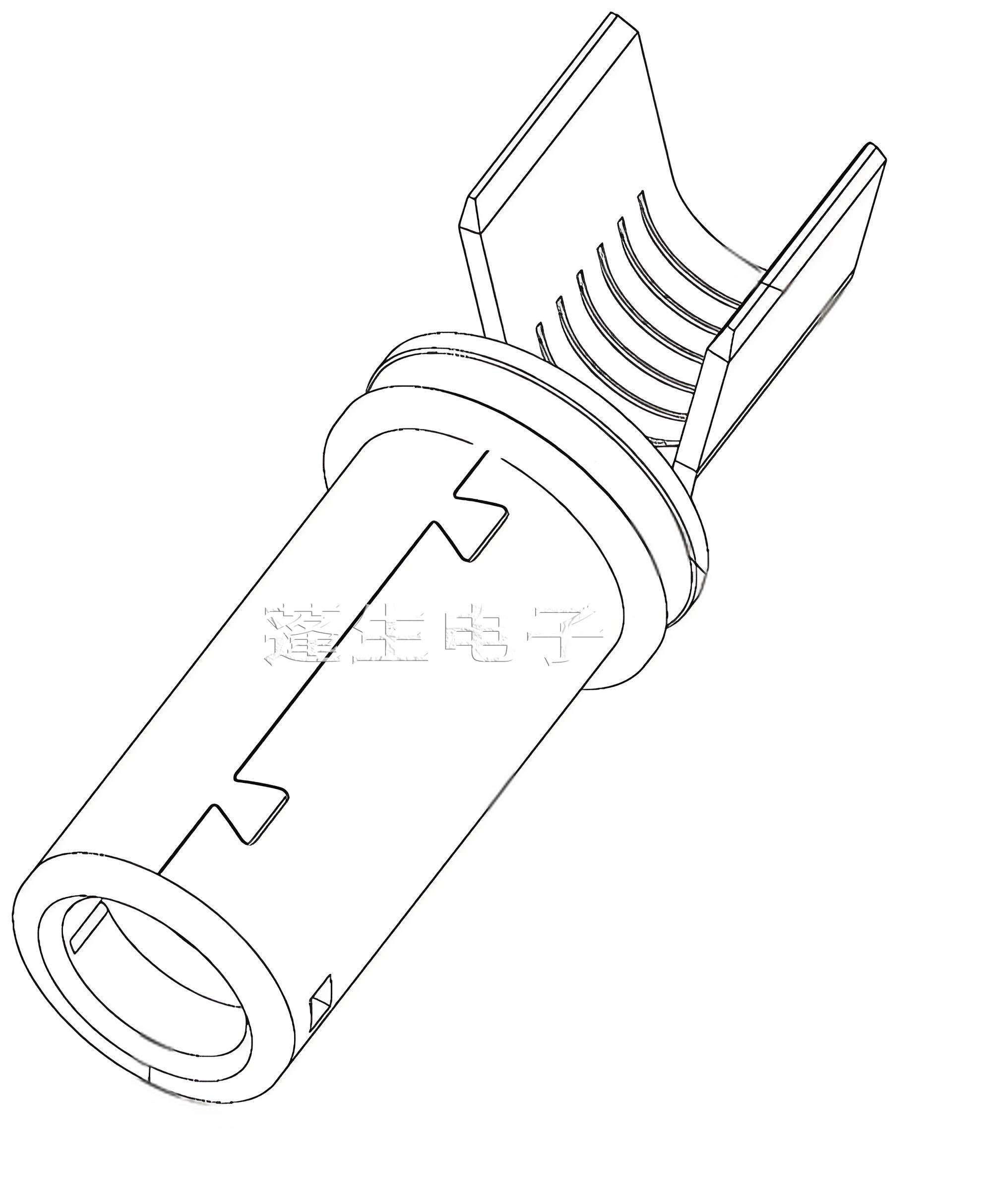

圆管型端子，一种形状呈圆管状的接线端子。目的是保证电线与接线柱、电路板或其他导线之间安全、稳定的电气连接。中空的圆柱形结构，外面微型的金属管。其中中空的内径是专门为容纳被连接的导线金属芯或插针而设计的。根据外径和长度的不同，可以设置不同线径大小。

二、 材质与结构

常见的黄铜具有良好的导电性和机械强度；磷青铜则具备更好的弹性和抗疲劳特性，常用于需要多次插拔的场合。如果一些在特殊环境（如高腐蚀性）下使用的端子，还会采用镀锡或镀银处理，以增强其耐腐蚀性和焊接性能。

圆管型端子的结构非常紧凑，没有多余的部件。这种一体化或简单压合的设计，使其体积小巧，非常适合在空间比较小的电子设备中使用。

三、 主要连接方式

机械压接是目前最主流、最高效的连接方式。操作时，使用专用的压接钳，对套有导线的端子金属管壁施加巨大的压力，使其发生塑性变形，紧紧包裹并咬合住导线的金属芯。这种连接方式形成的是金属之间的冷焊，连接点机械强度高、导电性好，且操作速度快，非常适合批量生产。

锡焊连接是一种传统的连接方法。首先将导线的芯线穿过端子管孔并弯折或预先上锡，然后使用电烙铁和焊锡丝，将熔化的焊料填充到端子与导线的缝隙中，待冷却后形成牢固的电气与机械连接。锡焊连接的优点是连接点导通电阻极低，非常可靠。但其操作对技能要求较高，且存在热损伤导线绝缘层和端子的风险，生产效率也不及压接。

四、 应用场景

圆管型端子的应用领域十分广泛，几乎涵盖了所有需要电气连接的行业。

1. 电气设备内部连接

用于连接电源线与PCB板、连接电机引线、或在分线处实现多路导线的可靠汇接，是设备内部电路“布线成网”的节点。

2. 线束制造与保护

圆管型端子在线束制造中至关重要，它被压接在每根导线的末端，以便与对应的接插件（如继电器、保险丝盒、控制单元）进行快速、可靠的插拔连接。同时，端子的绝缘套管能有效保护导线在压接处不会因弯折而断裂，提升了线束的整体耐用性。

3. 其他扩展应用

此外，它还可用于接地线的连接、测试点的引出，以及在配电箱中作为小型断路器的接线端子等。其形式的多样性和连接的可靠性，使其成为电气工程师工具箱中不可或缺的基础元件。

综上所述，圆管型端子虽小，但是是现代社会中电气连接作业中的重要连接器原件，是现代电气连接技术中承接所有电流，保证电气连接，提升工作效率的重要的一个环节。通过以上的分享，相信大家会跟家了解这个圆管型端子，更好地利用这个元件，打造更好的电气连接技术。
