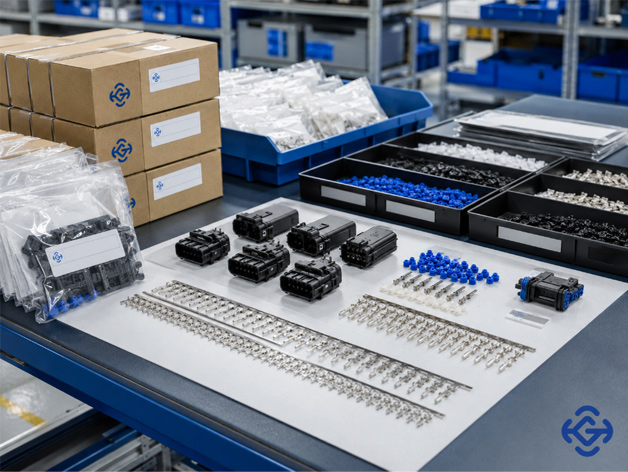

胶壳、端子、密封件配套确认应留下哪些记录？

在连接器采购中，胶壳、端子和密封件经常不是以一个完整成品料号采购，而是分别对应不同的原厂型号。对于需要压接、穿线、防水或现场装配的项目来说，只确认“胶壳型号正确”远远不够，还必须确认端子是否适配、线径是否匹配、密封件是否能够与对应孔位和导线外径配合。

真正容易产生风险的地方，并不是一次确认本身，而是确认以后没有形成完整记录。当BOM版本变化、采购人员更换、项目间隔数月后再次下单，或者客户反馈装配异常时，如果无法还原当时为什么选择这个端子、为什么配这个密封件，就很容易重复核验，甚至再次发生错配。

因此，南京和适电子在处理连接器配套需求时，更建议把胶壳、端子、密封件之间的对应关系形成可以长期复查的型号级记录，而不是只保存在即时聊天记录或个人经验中。

一、为什么胶壳、端子和密封件不能只靠“经验配套”？

很多连接器外观看起来相似，同一系列内部也可能存在不同针位、不同公母端、不同线径、不同镀层和不同密封结构。

一套连接器是否真正匹配，通常至少涉及以下关系：

• 胶壳与端子的机械结构是否兼容；

• 端子公母属性是否与胶壳对应；

• 端子适用线径是否满足实际导线规格；

• 端子适用绝缘外径是否合理；

• 密封件是否与胶壳孔位结构匹配；

• 密封件适用导线外径是否匹配；

• 盲堵、单线密封塞等附件是否用于正确孔位；

• 压接工具和压接参数是否与端子规格对应。

任何一项确认错误，都可能导致产品“能装进去但不能正常使用”。

例如端子虽然能够插入胶壳，但锁止结构并不完全对应；或者密封塞可以装入孔位，但导线外径超出适配范围，最终防水性能无法达到设计要求。

二、第一项必须留下：三个部件的完整原厂料号

配套记录中最基础、也是最重要的信息，就是完整料号。

建议分别记录：

• 胶壳完整料号；

• 端子完整料号；

• 密封件完整料号；

• 盲堵或其他附件料号；

• 对应品牌及系列名称。

这里尤其需要强调“完整料号”。

连接器料号中的后缀往往不是可有可无的字符，而可能代表：

• 包装方式；

• 镀层；

• 材料；

• 颜色；

• 结构版本；

• 适用线径；

• 特殊规格。

如果记录中只写“某系列端子”，下一次采购时很难准确恢复原来的配套条件。

三、建议建立固定的“配套关系表”

对于重复使用的型号，可以建立简单的型号级配套档案。

这张表最大的价值，不是为了增加管理文件，而是让“某胶壳为什么配某端子”能够快速查到依据。

四、第二项记录：配套确认依据来自哪里

连接器配套关系不能只记录结果，还应该记录依据。

常见依据包括：

• 原厂产品规格书；

• 原厂工程图纸；

• 系列目录；

• 产品选型表；

• 原厂官网公开资料；

• 客户确认的图纸或BOM；

• 历史已验证采购记录。

如果某个端子是根据原厂图纸中的“Applicable Housing”确定，就可以在档案中注明该依据；如果密封件来自某系列选型表，也应该保存对应资料版本。

这样后续即使人员发生变化，也能够重新核验，而不是依赖“以前一直这么买”。

五、第三项记录：规格书和图纸的版本或日期

很多企业会保存PDF规格书，却忽略文件版本。

这是一个容易被低估的问题。

连接器厂家可能因为结构升级、材料调整、产品生命周期变化等原因更新技术资料。如果几年后仍然使用旧版规格书确认新订单，就存在信息不一致的风险。

因此建议记录：

• 图纸编号；

• Revision版本；

• 文件发布日期；

• 下载或核验日期。

对于长期量产项目，最好在重要批次或年度复核时重新确认一次原厂公开资料是否变化。

六、第四项记录：端子的适用线径

端子是否与胶壳匹配，只解决了“能不能装进去”的问题；端子是否适合实际电线，还要继续看压接范围。

需要记录的参数包括：

• 实际导体截面积；

• AWG规格；

• 端子允许的导体范围；

• 绝缘外径范围；

• 实际使用线材型号。

例如同一个系列可能同时存在：

• AWG 22—20端子；

• AWG 20—16端子；

• 更大线径端子。

胶壳相同，并不意味着所有端子都可以随意替换。

七、第五项记录：端子的材质和镀层

有些端子机械尺寸完全一致，但镀层可能不同。

常见情况包括：

• 锡镀层；

• 金镀层；

• 局部镀金；

• 其他原厂设计镀层。

不同镀层通常对应不同应用要求、接触性能以及价格条件，因此在配套记录中不能只保存端子的基础结构型号，还应明确实际采购的完整型号和镀层版本。

尤其是客户BOM指定端子料号时，不能因为外形相同就自行更换另一种镀层版本。

八、第六项记录：密封件适用的导线外径

防水连接器最容易忽略的配套参数之一，就是导线外径。

密封件与端子不同，它通常不是单纯按照导体截面积选择，而要同时考虑电线绝缘层外径。

因此至少需要记录：

• 密封件型号；

• 允许的线缆外径范围；

• 实际使用电线外径；

• 密封件对应颜色；

• 对应胶壳孔位或系列。

部分系列会用不同颜色区分不同适用外径的密封件，但颜色只能作为辅助识别，正式采购仍然应以完整料号为准。

九、第七项记录：未使用孔位如何封堵

对于多孔防水连接器，如果部分孔位没有安装导线，往往还需要配置盲堵或密封塞。

如果这个细节没有在BOM和配套记录中体现，生产装配时很容易出现：

• 胶壳、端子全部到货；

• 有线孔位可以正常安装；

• 未使用孔位却没有对应盲堵。

最终整套连接器虽然可以装配，但防护结构并不完整。

因此建议记录每套连接器：

胶壳针位数量、实际使用针位数量、密封件数量以及盲堵数量。

十、第八项记录：每套连接器实际需要多少个零部件

配套确认不仅要解决型号问题，还要解决数量关系。

例如一个6Pin胶壳，并不意味着一定采购6个端子和6个密封件。

如果客户实际只使用4个回路，则可能需要：

• 胶壳：1个；

• 端子：4个；

• 单线密封件：4个；

• 盲堵：2个。

如果量产1000套，则采购数量需要按照上述BOM倍数计算。

建议把这种单套用量关系明确写入采购档案，避免下一批订单只根据上次采购总数量反推。

十一、第九项记录：样品试装和首件验证结果

对于首次使用的新系列、新项目或者关键连接器，仅靠图纸确认仍然可能不够。

条件允许时，可以通过少量样品完成实际装配验证。

建议记录：

• 试装胶壳型号；

• 试装端子型号；

• 密封件型号；

• 实际线材规格；

• 端子能否正常压接；

• 端子能否顺利插入胶壳；

• 一次锁止是否到位；

• 二次锁止结构是否正常；

• 密封件安装是否顺畅；

• 装配后是否存在明显干涉。

对于重点项目，还可以保留首件实物照片。

南京和适电子认为，对于首次出现的复杂配套需求，把“资料确认”和“实物验证”结合起来，比单纯依赖外观判断更加可靠。

十二、第十项记录：压接工具和关键压接条件

端子型号确认正确，并不意味着压接一定正确。

如果客户后续自行压接，还应注意保存：

• 推荐压接工具型号；

• Applicator等设备信息；

• 压接高度要求；

• 剥线长度；

• 适用线径；

• 拉力等必要的检验条件。

尤其是卷盘端子用于自动化设备时，还需要提前确认包装方式。如果原本需要Reel卷盘上机，却采购了零散拆包端子，即使端子本体料号正确，也可能影响实际生产。

十三、第十一项记录：实物标签、包装和批次

进入正式采购以后，配套档案还应该逐步增加实际交付记录。

建议保留：

• 外包装照片；

• 原厂标签照片；

• 完整料号；

• Lot No.；

• Date Code；

• 实际数量；

• 包装单位；

• 到货日期。

这些信息的作用，是把“工程配套关系”进一步连接到“实际到货批次”。

一旦后续发生某个端子插拔异常、压接异常或密封异常，就可以进一步判断是配套选择问题，还是某一具体批次的问题。

十四、原包装拆开以后，原始标签不要丢

小批量项目经常需要拆包采购。

例如一盘端子原包装5000只，客户实际只需要800只。如果发生拆包，应当建立拆包前后的对应记录。

建议保留：

• 原包装料号；

• 原包装数量；

• Lot No.或Date Code；

• 拆包日期；

• 拆出数量；

• 剩余数量；

• 重新包装后的识别信息。

否则拆包以后只剩一袋散装端子，即使产品本身没有问题，后续的批次追溯能力也会大幅下降。

十五、第十二项记录：谁确认、何时确认

成熟的配套档案中，还需要记录确认责任。

例如：

同时记录首次确认日期和最后复核日期。

这样可以避免半年之后出现问题时，所有人只能重新翻查聊天记录。

十六、BOM变化后，旧的配套记录不能直接覆盖

项目进入量产后，BOM并不一定永远不变。

例如可能出现：

• 电线线径变化；

• 导线绝缘外径变化；

• 端子镀层要求变化；

• 胶壳颜色变化；

• 防水等级要求调整；

• 原厂产品升级；

• 客户指定型号发生变化。

一旦这些条件变化，原来的端子或密封件就有可能不再适用。

因此建议采用版本管理，例如：

V1：原始配套方案
V2：线径变化后重新确认方案
V3：客户BOM更新后的最新方案

旧版本可以标记停用，但不要直接删除。

十七、哪些变化必须触发重新配套确认？

以下情况不建议直接沿用历史采购记录：

1. 胶壳完整料号发生变化；

2. 端子型号或后缀变化；

3. 实际线径发生变化；

4. 绝缘外径发生明显变化；

5. 密封件型号变化；

6. 原厂图纸版本发生重大调整；

7. 客户BOM升级；

8. 产品从非防水方案改为防水方案；

9. 更换线材供应商并导致外径变化；

10. 发生实际装配异常。

出现这些情况后，应该重新核验，而不是简单复制上一张采购订单。

十八、可以把配套关系直接做到型号级供应档案中

如果某套连接器长期重复采购，建议把相关信息集中建立成型号级档案。

例如一个档案中统一包含：

• 胶壳型号；

• 端子型号；

• 密封件型号；

• 盲堵型号；

• 线径及电线外径；

• 单套用量；

• 原厂图纸；

• 规格书版本；

• 历史采购批次；

• 包装照片；

• 客户特殊要求；

• 历史异常记录。

以后无论是补货、年度采购还是更换经办人员，都可以直接从这套档案中恢复完整信息。

十九、JST BCC系列等具体产品为什么也要坚持完整料号确认？

具体连接器系列内部通常包含不同结构和配套部件，因此实际采购仍然应该按照具体完整料号和原厂技术资料进行确认。

涉及相关项目时，可以参考JST BCC（BCC connector）系列选型采购指南了解系列信息，再根据实际项目的胶壳、端子、线材以及使用条件逐项核验。

需要特别注意，系列页面只能帮助缩小选型范围，最终配套仍然应落实到具体料号和具体技术参数。

二十、出现配套异常时，一份完整记录能够快速回答哪些问题？

如果客户反馈“端子装不进去”“拉出来了”“密封件太紧”或者“线穿不过去”，完整的配套档案可以迅速帮助排查：

• 胶壳型号有没有拿错；

• 端子是否属于正确配套；

• 端子线径范围是否正确；

• 实际电线是否发生变化；

• 密封件外径范围是否匹配；

• 产品是否来自同一批次；

• 是否存在BOM版本变化；

• 首次样品验证是否曾经通过。

如果没有这些记录，所有问题只能重新从产品外观开始排查，处理时间会明显增加。

结语：配套确认的价值，不只在于“这次买对”，更在于以后能够复现

胶壳、端子、密封件的配套确认，本质上是一项型号级技术与供应链管理工作。

完整的记录至少应该覆盖：

完整料号、配套依据、图纸版本、线径、导线外径、端子镀层、密封范围、单套用量、样品验证、包装批次以及变更记录。

这样做的意义，不只是减少一次采购中的型号错误，而是保证几个月甚至几年之后再次采购时，仍然能够清楚知道当时为什么这样选、依据是什么、实际使用结果如何。

南京和适电子在处理胶壳、端子、密封件及相关连接器配套需求时，可结合客户提供的完整型号、BOM、图纸和线材参数协助核验供应条件。对于长期量产项目，建立持续更新的配套档案，比依赖单次询价记录更有利于降低错采、漏采和质量追溯风险。
