连接器防水 IP 等级怎么选？IP67/IP6K9K 防护解析

在新能源汽车、工业自动化、户外设备、轨道交通、工程机械、储能系统以及部分医疗和通信设备中，连接器经常需要面对雨水、冷凝水、粉尘、清洗水流甚至高压水枪冲洗等复杂环境。因此，“IP67连接器”“IP6K9K连接器”“防水连接器”逐渐成为采购和工程选型中非常常见的关键词。

但实际选型时，仅看到规格书上写着“IP67”或者“IP6K9K”并不能直接判断这款连接器是否一定适合项目。防护等级背后还涉及连接器是否处于插合状态、是否安装线缆密封件、未使用孔位是否封堵、面板密封是否完整以及实际测试条件是否与使用环境一致。

因此，南京和适电子在协助客户确认防水连接器时，通常不会只看一个IP等级，而是同时结合安装位置、进水方式、清洗压力、线束结构、工作温度以及连接器整体密封设计进行判断。

一、连接器IP等级到底代表什么？

IP是Ingress Protection的缩写，通常用于描述电气设备外壳对固体异物和水进入的防护能力。

常见IP等级一般由“IP+两个数字”组成，例如：

• IP54

• IP65

• IP67

• IP68

其中，第一个数字主要代表防止固体异物或粉尘进入的能力，第二个数字主要代表防水能力。

例如IP67中，“6”代表较高等级的防尘能力，“7”则表示产品能够在规定条件下承受短时间浸水测试。

需要注意的是，IP等级描述的是在特定测试条件下的防护能力，并不等于产品在任何实际环境中都能够永久防水。

二、IP67连接器代表什么？

IP67是目前工业连接器、汽车连接器、传感器连接器以及户外设备连接器中非常常见的一种防护等级。

其中：

• IP6X：强调防尘能力；

• IPX7：强调短时间浸水情况下的防护能力。

因此，IP67连接器通常适用于可能遭受雨水、积水、飞溅以及短时间浸水风险的安装位置。

例如：

• 汽车底盘区域；

• 户外传感器；

• 工业现场设备；

• 储能柜外部接口；

• 工程机械线束；

• 户外照明和通信设备。

但工程师需要特别注意：很多连接器标注的IP67，是指连接器正确插合并完成密封以后达到IP67，而不是连接器公端、母端分离状态下都能够达到相同等级。

三、IP6K9K又是什么等级？

IP6K9K常见于汽车、商用车、工程机械和需要高压清洗的设备领域。

与普通IP67相比，IP6K9K关注的不只是“是否能够防止浸水”，而是更强调在高压、高温水流冲击条件下，连接器能否维持密封性能。

因此，在一些需要定期进行高压水枪冲洗、底盘清洗或者设备表面高强度清洁的应用中，IP6K9K比单纯IP67更具有参考价值。

典型应用包括：

• 新能源汽车底盘线束；

• 商用车辆外部电气系统；

• 工程机械发动机舱；

• 农业机械；

• 户外工业控制设备；

• 需要高压冲洗的生产设备。

从选型逻辑来看，如果连接器安装位置只存在雨水、潮气或者短时间积水风险，IP67通常已经能够覆盖很多场景；但如果存在高压水流直接冲击，则应进一步考虑IP6K9K。

四、IP67与IP6K9K不能简单理解为“谁等级更高”

这是连接器选型中非常常见的一个误区。

IP67和IP6K9K针对的是不同类型的进水风险。

因此，一个产品达到IP6K9K，并不能简单等同于它在所有浸水条件下都优于IP67；反过来，一个IP67连接器也不代表能够承受高压水枪长时间直接冲洗。

在严苛项目中，经常需要同时确认IP67、IP68以及IP6K9K等不同测试能力。

五、为什么同一款连接器实际防水效果会不同？

连接器防水性能并不是只由胶壳本身决定的，而是整个密封系统共同作用的结果。

一个完整的防水连接系统通常包括：

• 公端胶壳；

• 母端胶壳；

• 端子；

• 连接器接口密封圈；

• 单线密封塞或整体线封；

• 后盖或TPA结构；

• 盲堵；

• 面板密封圈。

其中任何一个环节装配不到位，都可能导致原本标称IP67的连接器在实际使用中出现进水问题。

六、防水连接器选型最容易忽略的5个细节

1. 防护等级是在插合状态还是未插合状态测试

多数密封连接器是在公母端完全插合后进行IP测试。

如果设备在维护过程中经常需要拔插连接器，还需要进一步确认未插合状态下是否需要增加防尘帽、防水盖等附件。

2. 线径必须与密封塞匹配

防水端子的线封通常对应一定的线缆外径范围。

如果使用的电线外径过小，密封塞无法充分压紧；如果线径过大，则可能造成密封件损伤或者端子无法正确装配。

因此，确认端子型号时不能只核对AWG或导体截面积，还需要核对电线外径。

3. 空置孔位必须正确封堵

例如一个8Pin连接器实际只使用6Pin，剩余2个孔位如果没有安装匹配的盲堵，即使其他位置完全密封，也可能成为进水通道。

这是实际线束生产中非常容易出现的问题。

4. 面板安装位置也需要密封

部分连接器本体可以达到IP67，但如果连接器需要穿过设备外壳或安装在面板上，面板开孔处同样需要考虑O形圈、垫片或者其他密封结构。

否则，水可能不是从连接器内部进入，而是从连接器与设备壳体之间的间隙进入。

5. IP等级不能替代材料和环境可靠性验证

IP67只能说明一定条件下的防尘防水能力，并不能证明连接器一定能够承受：

• 长期高温；

• 低温循环；

• 盐雾腐蚀；

• 油液；

• 冷却液；

• 紫外线；

• 机械振动；

• 化学清洗剂。

因此，高可靠应用必须把IP等级与材料、温度等级、振动、盐雾以及介质兼容性一起评估。

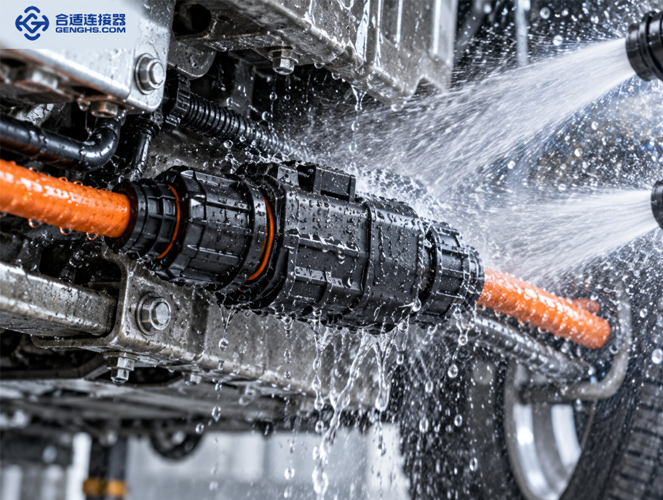

七、汽车连接器为什么特别关注IP6K9K？

汽车连接器的工作环境与普通室内电子设备存在明显差异。

尤其是安装在车辆底盘、轮拱附近、电池包外部或者动力系统附近的连接器，不仅会接触雨水，还可能面临泥水、高速水流以及洗车设备产生的高压喷水。

例如新能源汽车中的：

• 电池包低压连接器；

• BMS线束连接器；

• 电驱系统连接器；

• 电动压缩机连接器；

• 冷却系统相关接口；

• 底盘传感器连接器。

这些位置往往比普通工业设备更关注高压喷水防护。

因此，南京和适电子在协助汽车项目进行连接器匹配时，除了确认Pin数、端子、电流和线径外，也会重点确认连接器安装区域所要求的防水等级。

八、PCB连接场景是不是都需要IP67？

不一定。

很多PCB板端连接器安装在已经具备防水能力的设备壳体内部，此时整机外壳已经承担主要防水功能，内部PCB连接器本身未必需要达到IP67。

例如设备内部使用的板端插片、PCB Tab等结构，更重要的可能是额定电流、插片尺寸、镀层、板厚、焊接方式以及配套插座结构。

如果项目属于这一类板端连接方案，也可以参考Molex PCB Tabs 系列选型与采购指南，进一步确认对应的PCB端连接结构和采购信息。

相反，如果PCB连接器直接暴露在设备外部，或者连接器本身就是设备壳体上的外部接口，则需要单独验证其防护等级。

九、IP68是不是一定比IP67更适合？

很多采购人员会认为：“既然IP68数字更高，那直接选择IP68肯定更安全。”

实际上并不一定。

IP68通常涉及持续浸水能力，但具体测试水深、时间等条件需要结合制造商规定。

如果设备根本不存在长期浸水风险，却存在高压清洗风险，那么仅仅追求IP68未必能够解决真实问题，此时可能更应该关注IP6K9K。

连接器防护等级选型的核心不是“数字越高越好”，而是测试环境必须覆盖实际使用环境。

十、连接器防水选型建议按照这6步确认

第一步：确认安装位置。

明确连接器是安装在设备内部、外壳表面、汽车底盘、电池包还是户外环境。

第二步：判断主要进水形式。

区分雨水、喷淋、积水、短时间浸泡、长期浸水还是高压清洗。

第三步：确认目标IP等级。

根据实际环境确定IP65、IP67、IP68或IP6K9K等要求。

第四步：确认连接器完整BOM。

包括胶壳、端子、密封塞、后盖、盲堵以及必要的面板密封件。

第五步：核对电线规格。

确认导体截面积、AWG以及线缆外径与密封结构是否匹配。

第六步：确认测试条件。

不能只看规格书中的“IP67”三个字符，还要进一步确认测试状态、装配状态以及相关条件。

十一、防水连接器采购时建议向供应商确认哪些资料？

对于批量采购或者新项目导入，建议至少确认以下内容：

• 完整连接器型号；

• 公端与母端对应关系；

• 配套端子型号；

• 适配线径范围；

• 密封塞或线封型号；

• 盲堵型号；

• IP防护等级；

• IP测试状态；

• 额定电流、电压；

• 工作温度；

• 材料及镀层；

• 振动、盐雾等其他环境指标。

如果是汽车、工程机械或者户外高可靠项目，还需要进一步核实具体测试标准和实际应用限制。

十二、连接器防水等级选型，本质上是在做环境风险匹配

连接器IP等级选型并不是简单地从IP65、IP67、IP68、IP6K9K中挑选一个数字最大的型号，而是要根据产品真实工作环境确定需要防什么类型的水、承受多长时间以及连接器处于什么安装状态。

对于普通雨淋和短时浸水环境，IP67通常是非常常见的选择；对于汽车底盘、工程机械等存在高压冲洗风险的位置，则需要重点关注IP6K9K；如果涉及长期浸水，还需要进一步评估IP68及厂商规定的具体测试条件。

南京和适电子在实际连接器选型与采购服务中，更关注连接器完整密封系统是否匹配，包括胶壳、端子、密封塞、线径、盲堵及安装结构，而不是只依据一个IP等级判断产品是否适用。

对于防水要求较高的项目，建议在正式批量采购前就确认完整型号、线缆规格、安装位置以及目标防护等级，必要时结合样品装配和实际环境测试进行验证。这样才能真正降低连接器后期进水、腐蚀、接触不良以及整机故障的风险。
