RJ45连接器的知识点原理
发布时间:2022-12-27 16:56:42

年关将至,距离过年没有几天了,很多连接器行业的朋友们对待连接器的学习态度依然是非常的热烈,这不,前天还有网友给我们留言说想要学习一下RJ45连接器的知识点原理,满足你,昨天小编可是做了功课的,那今天就迫不及待的把我的心得分享给这位朋友,同时也希望其他的大佬能够一起来学习一下,关注蓬生电子,带领大家学习更多精彩文章!

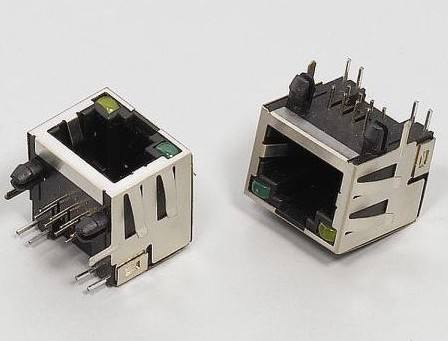

RJ45是布线系统中的一种信息插座(即通信引出端)连接器,RJ45连接器由8个凹槽和8个接触点组成。本文主要讲解RJ45连接器的设计原理,RJ使用45个连接器时应注意7个问题点。

RJ45连接器的设计原理

RJ45连接器由插头和插座组成,连接到导线之间,以实现导线的电气连续性。RJ在设计信号完整性时,45连接器需要考虑以下三个原理:

1.RJ连接器各插针之间的串扰;

2.连接整个互联传输线阻抗;

3.有时序请求,要考虑RJ延迟45连接器。

RJ45连接器的分析方法与通常的信号分析方法基本相同,使用模拟软件进行模拟,分析结果,得出结论。RJ45连接器的模型分析与电路的模型分析相同,只需注意RJ模拟对于猜测信号质量非常重要。以下是过孔效应的准确建模。

RJ45连接器模型的5种模型:

1.适用于单线模型RJ高速信号传输线等45条单线可用于模仿反射、延迟和偏移、衰减和信号传输质量。

2.S参数模型主要用于频域,可模仿吞吐量和串扰,通过时域改变,可产生阻抗、串扰、传输延迟和眼图。

3.多线模型适用于多插针RJ45.包括触摸元件、触摸与触摸耦合、触摸与屏蔽耦合、焊盘耦合等。SLM除了模仿参数外,还可以用来模仿串扰和地弹。

4.IBIS模型是基础V/I曲线的对I/OBUFFER快速准确的建模方法支持所有类型RJ45和多种不同RJ如差分和不平衡信令不平衡信令,SLM(无耦合)MLM(耦合)、模型级联、板到板、板到电缆等。

5.SPICE模型:是最常见的电路级模仿程序。分析电路中的元件可包括电阻、电容、电感、互感、独立电压源、独立电流源、各种线性控制源、传输线和有源半导体设备。

使用RJ45连接器时应注意7个问题

1.使用连续电源和地平面层;

2.尽量防止布线中选择直角;

3.阻抗控制、反射和信号终端匹配;

4.对活络元件进行物理阻隔;

5.差异应等于布线长度,以确保接收端的良好抑制比;

6.在高速电路设计中应考虑串扰问题,包括近端串扰和远端串扰;

7.电源退耦问题,即电路上的电源必须通过电感电容退耦。

今天的文章内容就到这里结束了,有没有帮助到各位呢?蓬生电子还会为大家带来其他方面的知识点内容,最后给大家安利一款连接器查询利器,这也是我们公司最新研发出来的一个技术平台,各位有需要的可以使用一下看看效果怎么样,同时也可以给我们一些建议哦,合适连接器:www.genghs.com希望可以为你们节省找图纸、查规格属性的时间。
