工业相机连接器应用：高速视觉设备如何选择稳定的数据与电源连接方案？

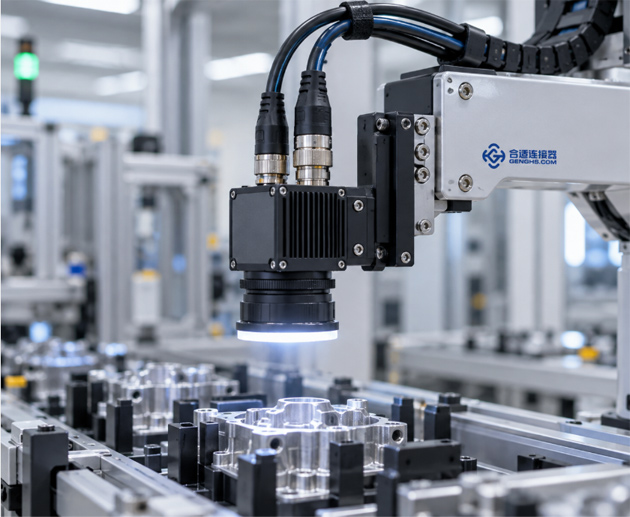

工业相机已经广泛应用于机器视觉、AOI自动光学检测、机器人引导、尺寸测量、缺陷检测、物流识别以及高速产线等场景。与普通消费级摄像设备不同，工业相机通常需要长时间连续运行，并且经常处于振动、拖链运动、电磁干扰、高速数据传输以及复杂供电环境中，因此连接器和线缆系统的稳定性会直接影响整套视觉系统的可靠性。

在实际项目中，很多图像丢帧、设备断连、相机重启或者数据传输不稳定的问题，并不一定来自相机本身，也可能来自连接器松动、线缆阻抗变化、供电压降、屏蔽不连续或者接口长期振动后的接触性能下降。

因此，高速视觉设备在进行连接设计时，不能只关注“接口能不能插上”，而应该从数据带宽、供电方式、线缆长度、运动状态、抗干扰能力以及维护方式等多个维度综合选择。南京和适电子在处理工业设备连接器选型需求时，也通常建议客户将连接器、线缆和设备工作环境作为一个完整系统进行评估。

一、先确认工业相机到底采用哪一种数据接口

工业相机的数据接口类型很多，不同接口对应的数据速率、传输距离、连接器结构和布线要求差异较大。

常见工业视觉接口包括：

• GigE Vision：适合较长距离传输，布线灵活，在工业现场应用广泛；

• USB3 Vision：带宽较高，安装方便，但对线缆长度和连接稳定性要求更高；

• Camera Link：在传统高速机器视觉系统中仍有较多应用；

• CoaXPress：适合高速、高分辨率工业相机，可实现较高数据传输能力；

• 10GigE及更高速以太网：逐渐应用于高分辨率、高帧率视觉系统；

• 专用高速串行接口：部分特殊设备根据系统架构采用定制高速接口。

连接器选型必须首先围绕实际通信协议展开。不同协议对阻抗、带宽、屏蔽和插损要求不同，不能只因为连接器外形相似就相互替代。

二、高速视觉设备的数据连接，重点是保证信号完整性

工业相机分辨率和帧率提升之后，数据传输速率会快速增加。此时连接器、线缆和PCB之间的信号完整性会变得非常关键。

高速信号链路需要重点关注：

• 特性阻抗；

• 插入损耗；

• 回波损耗；

• 串扰；

• 屏蔽连续性；

• 差分信号对称性；

• 连接器与线缆之间的阻抗过渡。

如果连接器内部结构或者线缆加工不合理，就可能在高速传输中形成阻抗突变，从而产生反射和信号衰减。

对于低速设备，这些问题可能并不明显，但在高分辨率、高帧率工业相机中，就可能表现为偶发丢帧、图像异常或者设备连接不稳定。

三、工业相机连接器最好具备可靠的锁紧结构

普通办公环境中的USB或RJ45接口通常依靠自身插入力维持连接，但工业环境中往往存在振动、机械运动或者拖链拉扯，仅依靠摩擦力并不一定足够。

因此，高可靠工业相机更适合采用带有锁紧结构的连接方式，例如：

• 螺纹锁紧；

• 螺钉固定；

• 卡扣锁止；

• 推拉自锁；

• 工业级锁紧以太网结构。

锁紧结构的价值并不仅仅是防止连接器完全脱落，更重要的是防止接口在长期振动环境中出现轻微位移。

高速信号连接中，即使连接器没有完全脱落，接触状态发生细微变化，也可能对传输稳定性产生影响。

四、数据与电源分离还是集成，需要根据设备结构决定

工业相机的供电方案通常可以分为独立供电和数据电源集成两种思路。

例如部分以太网工业相机可以通过PoE实现数据和电源共线传输，这种方案能够减少线缆数量，简化设备布线。

但对于功耗较高或者对供电稳定性要求较高的相机，也可能采用独立电源接口。

是否采用数据和电源集成，需要综合考虑：

• 相机功耗；

• 传输距离；

• 设备空间；

• 现场维护需求；

• 供电稳定性；

• 电磁兼容要求。

如果设备功率较大，或者线缆距离较长，独立供电往往能够提供更灵活的电压和电流设计空间。

五、工业相机电源连接要重点控制压降和接触电阻

视觉设备的供电稳定性非常重要。尤其是高速采集、曝光或者处理负载变化时，设备瞬时电流可能发生波动。

如果电源线缆过长、导线截面积不足或者连接器接触电阻偏高，就可能产生明显压降。

基本关系可以表示为：

U = I × R

线路电阻越大、电流越高，产生的压降就越明显。

如果设备实际输入电压下降到允许范围以下，就可能出现：

• 工业相机重启；

• 图像采集异常；

• 通信中断；

• 曝光或触发不稳定；

• 设备间歇性掉线。

因此，电源连接器不能只看标称额定电流，还要结合线缆长度、线径、接触电阻以及实际负载进行整体评估。

六、机器人视觉和拖链应用，需要重点关注线缆动态寿命

部分工业相机安装在机器人末端、运动模组或者高速滑台上，连接线缆会不断弯折。

这种情况下，普通静态线缆即使初期工作正常，经过大量循环运动后，也可能出现：

• 导体疲劳断裂；

• 屏蔽层损伤；

• 阻抗变化；

• 连接器尾部应力集中；

• 数据传输偶发中断。

因此，机器人视觉系统和拖链设备应该优先使用适合连续运动的高柔性线缆，并重点确认：

• 最小弯曲半径；

• 允许弯折次数；

• 运动速度；

• 拖链安装方式；

• 线缆出口方向；

• 连接器尾部应力释放设计。

南京和适电子建议，对于动态视觉设备，不要只确认连接器本体型号，还要同步确认配套线缆是否适合长期运动环境。

七、复杂工业现场必须做好屏蔽和接地设计

工业视觉设备周围经常存在伺服驱动器、变频器、电机、继电器以及高功率电源，这些设备都可能产生电磁干扰。

如果数据线屏蔽结构不完整，或者连接器屏蔽层没有形成连续的低阻抗路径，高速图像传输就可能受到影响。

因此，应重点检查：

• 连接器是否具有金属屏蔽结构；

• 线缆屏蔽层是否360°连续连接；

• 设备外壳接地是否合理；

• 屏蔽层是否在连接器位置发生中断；

• 高速数据线是否远离强电线路。

对于长距离传输系统，接地和屏蔽策略尤其重要。错误的接地方式不仅不能降低干扰，反而可能产生地环路等问题。

八、防尘、防水和油污环境要关注连接器防护等级

并不是所有工业相机都安装在干净的设备控制柜内部。

在汽车制造、食品设备、机床、物流分拣以及户外检测系统中，相机可能直接暴露在粉尘、油雾、水汽或者清洗环境中。

此时连接器除了电气性能，还需要关注：

• IP防护等级；

• 密封圈结构；

• 连接器锁紧后密封性能；

• 外壳耐腐蚀性能；

• 线缆护套材料。

例如部分圆形工业连接器采用螺纹锁紧并配合密封结构，可以在复杂设备环境中获得更稳定的机械和环境防护性能。

但IP等级通常与正确装配状态相关，如果连接器未完全锁紧，实际防护能力也会明显下降。

九、接口选型还要考虑后期维护和设备更换效率

机器视觉系统通常包含相机、镜头、光源、控制器、交换机及计算设备。任何一个部件发生故障，都可能影响整条产线。

因此，连接器设计还需要考虑维护效率。

例如：

• 连接器是否容易插拔；

• 不同接口是否具有明显防误插结构；

• 设备更换后是否可以快速恢复；

• 接口是否容易被操作人员误拔；

• 连接器附近是否预留足够操作空间。

如果设备安装在狭窄空间，连接器尺寸和出线方向同样需要提前规划。

有些连接器电气性能完全满足要求，但安装后无法正常旋转锁紧，或者线缆弯曲半径不足，最终仍然会产生可靠性问题。

十、工业相机连接器选型应该按照系统链路完整验证

高速视觉设备的可靠性并不是由一颗连接器单独决定，而是由相机接口、连接器、线缆、交换设备、电源和控制系统共同决定。

比较合理的选型流程可以按照以下顺序进行：

确定相机接口 → 确认数据速率 → 确定传输距离 → 判断静态或动态使用 → 核对供电方式 → 评估EMI环境 → 选择连接器及线缆 → 完成实际设备测试。

工程验证阶段还可以重点进行：

• 长时间连续采集测试；

• 最高帧率数据传输测试；

• 振动条件下通信测试；

• 拖链循环测试；

• 供电压降测试；

• 高低温测试；

• EMC环境下稳定性测试。

南京和适电子在实际连接器选型和型号确认过程中，也更建议客户提供完整设备接口、通信方式、线缆长度、工作环境和供电参数，以便更准确地判断连接器及配套方案是否适合。

结语：高速工业视觉连接方案，稳定性比单纯追求最高带宽更重要

工业相机连接器选型看似只是数据接口和电源接口的选择，实际上涉及高速信号完整性、供电稳定性、机械锁紧、拖链寿命、屏蔽接地以及环境防护等多个方面。

对于高速机器视觉设备而言，连接方案不仅要满足当前带宽要求，还应该保证设备在长期振动、连续运行和复杂电磁环境中保持稳定。

尤其是在机器人视觉、AOI检测、高速分拣和高分辨率视觉检测系统中，更应该从整个传输链路出发，综合判断连接器、线缆和电源方案。

如果正在进行工业相机、机器视觉设备或其他工业自动化项目的连接器选型，可以通过联系我们页面提交品牌、型号、接口类型、线缆长度以及使用环境等信息，进一步确认适合的数据与电源连接方案。
