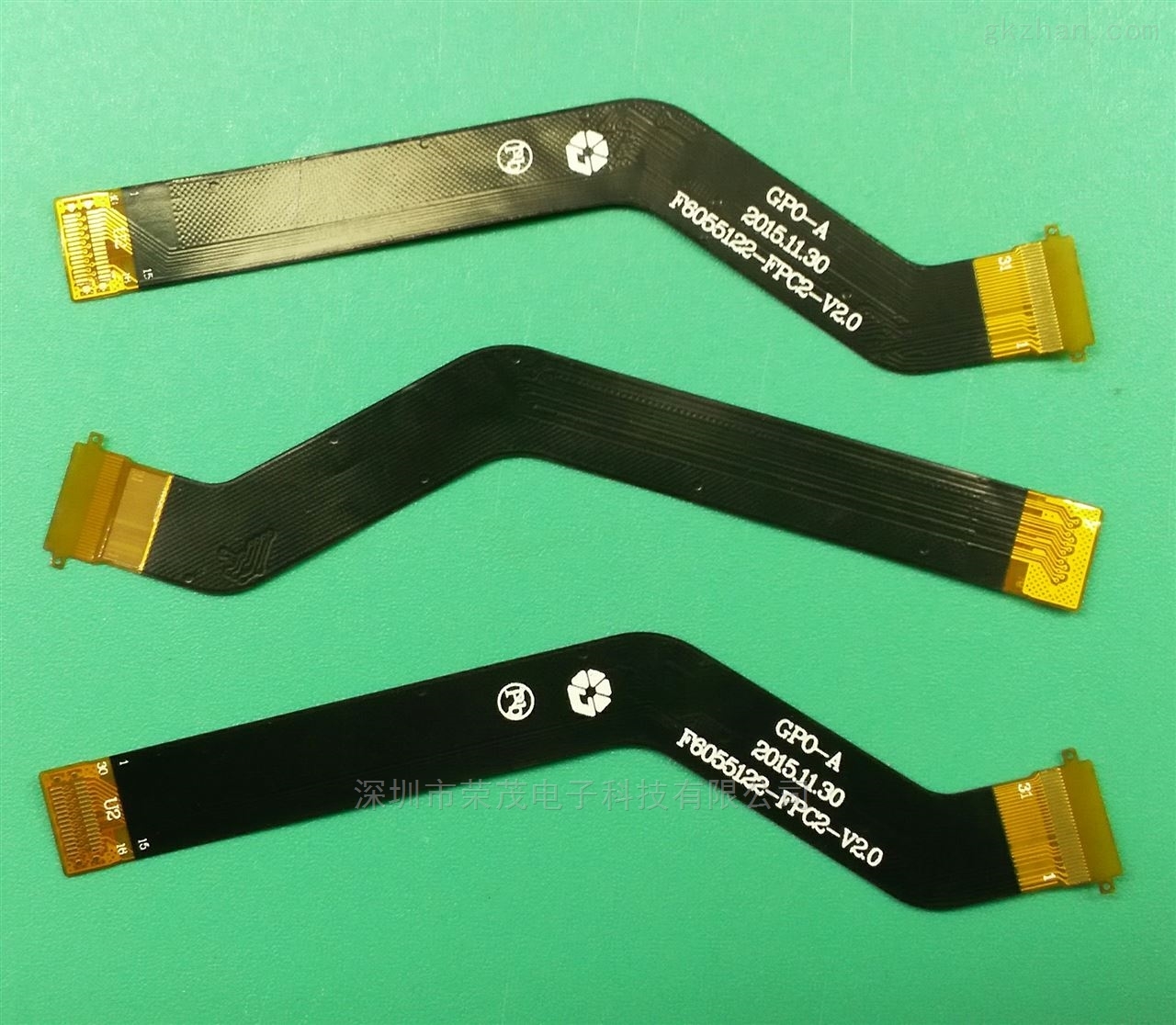

什么是fpc排线
发布时间:2023-06-28 17:28:47

依据功能,FPC可以分为多种类型,如FPC天线、FPC触摸屏、FPC电容屏等。FPC布线就是其中之一。一般来说,FPC布线是一个可以在一定程度上弯曲的连接线组。那么今天蓬生电子将会给大家好好地讲一讲什么才是fpc排线,关注我们会为大家带来更多的精彩内容,希望能够帮助大家!


FPC排线的功能用途

FPC布线的主要作用是连接两个相关的部件或产品。如今许多产品都采用布线技术,因为FPC布线具有一定的弯曲性,已广泛应用于打印机、手机、笔记本电脑等多种产品中。生产FPC布线的厂家主要集中在珠江三角洲地区,尤以深圳为主要中心。

FPC排线的构成及参数

FPC配线是一种由FPC构成的连接电路。与FPC相同,FPC配线通常为长而狭的带状结构,并且两端设计成可插拔的针状,可以直接连接到连接器上或者焊接到产品上。通常在FPC配线的中间部分是电线路。考虑到需要具备一定的柔韧性,FPC配线的基材一般采用压延铜,这样能够保证其能够耐受弯曲、具有柔软的特点。

线路参数:

线宽和线距的最小值为3毫升/3毫升。

成品的最小过线孔尺寸为0.15毫米。

FPC排线工艺

FPCPC排线常用的表面处理工艺是沉金,有时也具有抗氧化功能。然而,防氧化工艺的耐高温性能较差,环境承受能力也不如沉金工艺,而它们的价格相近。因此,大多数情况下我们选择沉金工艺。此外,还有镀锡、喷锡等工艺可供选择,但FPC的耐温性一般在280℃以下,而喷锡过程中的温度会超过300℃,且锡膏的硬度较低,所以很少被使用。

FPC排线的优点和缺点

好处:

使用FPC可以显著减小电子产品的体积和重量,满足电子产品朝向高密度、小型化和高可靠性发展的需求。因此,FPC广泛应用于宇航、军事、移动通信、笔记本电脑、计算机周边设备、PDA、数码相机等领域和产品。此外,FPC还能够根据空间布局的要求灵活排列,在三维空间中自由移动和伸缩,实现部件组装和导线连接的一体化。

缺点:

在产品生产过程中,成本是需要最重视的问题。由于软FPC是为特殊应用而设计和制造的,因此初始电路设计、布线和照片底版的成本相对较高。除非是用于软FPC的特殊应用,一般在少量应用时最好避免使用。此外,既然投入了大量的精力进行开发,后期的维护自然是必不可少的。因此,焊接和返工需要经过培训的人员进行操作。

存储FPC排线

与其他产品不同,FPC柔性电路板不可以暴露在空气和水中。那么我们应该如何正确储存这种产品呢?我相信阅读以下的内容后,每个人都能找到答案。

首先,FPC柔性电路板的真空状态是不能受损的。在装箱时,需要在箱子的边缘周围加上一层气泡膜。气泡膜具有良好的吸湿性,对于防潮效果非常好。当然,还是离不开防潮珠的作用。

第二点,封箱后的箱体应该放在离地的位置,隔墙储存,并且要保持干燥通风的环境,避免阳光直射。仓内的温度最好控制在23±3℃,相对湿度为55±10%RH。在这种情况下,表面经过处理的PCB板,如沉金、电金、喷锡、镀银等,通常可以储存6个月。而表面经过处理的PCB板,如沉银、沉锡、OSP,则通常可以储存3个月。

以上即是小编没日没夜为大家整理的精彩文章,文章很长,希望各位小伙伴能够仔细的阅读,如果怕记不住可以收藏我们网页,最后给大家介绍一款可以查询连接器物料规格属性以及下载物料技术图纸的平台www.genghs.com即可注册可免费升级会员。
