射频连接器通常运用在通信，雷达，航天测试等领域，同时射频连接器的型号匹配也是至关重要的。型号的正确匹配关系着准确的对接和型号平稳。当然也需要一些调试技能实现信号传输。在实际应用中也需要掌握一些常见的问题以及解决方案。本期蓬生电子将带大家深入探讨射频连接器型号匹配的关键要素，并分享实用的调试技巧。

一、型号匹配
射频连接器型号繁多，选择合适的型号是确保信号传输质量的第一步。型号匹配需重点关注以下几个方面：

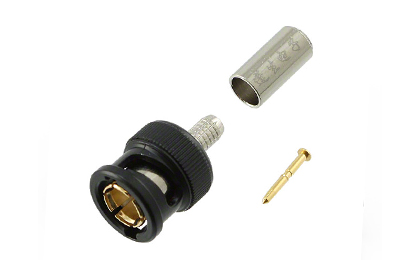

l 接口类型：常见的接口类型包括SMA、BNC、N型、TNC等，需根据设备接口类型选择对应连接器。

l 阻抗匹配：射频信号传输对阻抗匹配要求极高，连接器阻抗需与传输线阻抗一致，通常为50Ω或75Ω。

l 频率范围：不同型号连接器支持的频率范围不同，需选择满足系统工作频率要求的连接器。

l 功率容量：连接器功率容量需大于系统传输功率，避免过载损坏。

l 尺寸和安装方式：根据设备空间和安装需求，选择合适的连接器尺寸和安装方式，如直式、弯式、面板安装等。

二、调试技巧
选定适宜型号仅是基础，深入且精细的调试工作方为实现信号传输卓越性能的关键。以下调试要点需予以重视：

l 连接器清洁处理：运用无尘布及酒精对连接器端面进行细致擦拭，以清除污垢与氧化物，保障接触良好。

l 连接器损坏检视：严谨检查连接器是否存在损坏、变形或松动情形，一旦发现相关问题，及时予以更换。

l 规范安装操作：严格遵循既定操作规范开展连接器安装作业，确保连接稳固，有效规避松动或脱落风险。

l 扭矩扳手应用：针对需实施扭矩控制的连接器，借助扭矩扳手精准控制拧紧力度，防止过紧或过松现象发生。

l 信号质量检测：采用网络分析仪等专业仪器对信号质量进行检测，涵盖驻波比、插入损耗等关键指标，确保信号传输满足要求。

l 屏蔽与接地强化：完善的屏蔽措施与良好的接地处理，可显著降低信号干扰，有力提升信号传输质量。

三、常见问题及解决方案
在实际应用场景中，可能会遭遇若干常见状况，现提供相应解决之道：

l 信号衰减过度：详细检查连接器是否受损、安装是否正确以及阻抗是否匹配，必要时及时更换连接器或调整安装方式。

l 信号干扰显著：需核查连接器的屏蔽与接地状况，如果有必要，应强化屏蔽效果或优化接地措施。

l 连接器温度过高：应评估连接器的功率承载能力，如果不足，则需替换为更高功率容量的连接器

这样看来，正确匹配型号与规范调试是保证射频连接器信号传输质量的关键。在持续的调试与优化中，我们与这样一个电子器件的距离更近了，也保证了射频连接器的使用寿命。今天的分享在这里结束。如果您需要购买连接器，则可以直接单击侧窗口中的“扫码咨询”与我们联系。
