在连接器采购、设备维修、线束改造和停产物料替换过程中，经常会遇到一种情况：现场只有连接器实物，却没有完整标签、包装或BOM资料。此时，实物照片可以作为初步识别的重要依据，帮助判断连接器品牌、产品系列、针位数量、结构形式和可能的配套关系。

但需要明确的是，连接器外观相似并不等于料号相同。同一系列中可能存在不同针位、颜色、防错结构、材料等级、密封等级、端子规格和编码方式；不同品牌之间也可能存在外形接近但不能互配的产品。因此，照片识别的正确作用是缩小范围、建立候选型号，再结合尺寸、标签、应用信息和原厂资料完成最终核验。

一、哪些情况下需要通过照片辅助确认连接器料号？

实物照片识别通常适用于原始资料不完整，但现场仍能接触到连接器、线束或设备接口的情况。常见场景包括：

• 原包装和原厂标签已经丢失，只剩连接器实物；

• BOM中仅记录了内部物料编码，没有原厂完整料号；

• 设备使用时间较长，原供应商或生产厂家无法继续提供资料；

• 连接器表面的字符磨损，只能辨认部分品牌或编码；

• 维修时需要寻找相同插头、插座、胶壳、针座或端子；

• 客户只提供线束照片，希望采购相应连接器配套物料；

• 需要判断现有连接器属于哪个品牌、系列或结构类型；

• 希望查找可能的替代型号，但缺少完整技术参数。

在这些情况下，照片能够提供有价值的结构信息，但识别结果的准确程度取决于照片质量、拍摄角度和辅助尺寸是否完整。

二、为什么不能只拍一张正面照片？

连接器料号通常不是由单一外观特征决定的。正面照片可能只能看出针孔数量和大致轮廓，却无法确认锁扣方向、尾部出线形式、防错键位、端子结构和安装方式。

例如，两个连接器正面看起来都是四孔结构，但可能分别属于单排四位、双排两位或不同间距系列；即使孔位排列相同，侧面的锁扣高度、顶部极化筋和背部端子保持结构也可能完全不同。

因此，实物照片应当形成一组完整的视图，而不是只提供一张远距离图片。照片越能够还原连接器的立体结构，型号判断的可靠性越高。

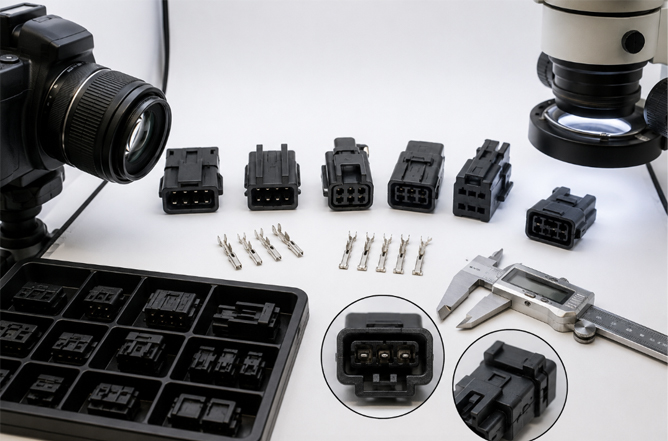

三、确认连接器料号需要拍摄哪些照片？

建议至少提供正面、背面、顶部、底部和左右侧面照片，并补充品牌字符、端子、尺寸和配合接口的特写。

四、照片应该怎样拍，才能提高识别准确率？

1. 保持画面清晰，避免数码放大

拍摄时应让连接器在画面中占据足够面积，并对焦在连接器本体上。不要先远距离拍摄，再依靠截图放大，因为数码放大会丢失字符、端子边缘和防错结构等细节。

2. 使用均匀光线，减少反光和阴影

黑色连接器容易因光线不足而丢失结构细节，白色或浅色连接器则容易因曝光过度而看不清边缘。拍摄时应使用均匀光线，避免强烈闪光直接照射镀层表面。

3. 使用纯色背景

建议使用白色、灰色或其他与连接器颜色反差明显的背景。不要将连接器放在杂乱的设备、线束或零件堆中拍摄，以免背景影响轮廓判断。

4. 拍摄时加入尺寸参照

最好使用游标卡尺直接测量连接器长度、宽度、高度和针位间距。没有卡尺时，也可以使用毫米刻度尺作为辅助，但不建议使用硬币、打火机等尺寸不稳定的物品进行对比。

5. 不要拆坏锁扣和二次锁

为了拍摄内部结构而强行拆卸连接器，可能损坏锁扣、端子保持片、TPA或CPA结构。对于不熟悉的连接器，应先拍摄完整外观，再由熟悉结构的人员判断是否需要拆解。

五、通过照片可以识别哪些关键特征？

1. 品牌标识和壳体字符

连接器表面可能带有品牌Logo、品牌缩写、系列编码、材料代码、模具腔号或生产批次字符。需要注意的是，壳体上的数字并不一定就是完整订货料号。

有些字符只是模具编号，有些编号只对应胶壳基础件，还有些字符用于标识塑胶材料、生产工厂或模具穴位。因此，识别出壳体字符后，仍需通过原厂目录和尺寸图进一步核实。

2. 针位数量和排列方式

针位数量是缩小料号范围的重要依据，但不能只数正面可见孔位。需要确认连接器是单排、双排还是多排结构，是否存在空腔、封堵位或未装端子的预留位置。

对于带盲塞或密封堵头的连接器，某些孔位可能被遮挡；对于板端针座，还要确认实际针数是否与塑胶壳体中的定位结构一致。

3. 端子间距和孔位尺寸

外观接近的连接器，可能分别采用0.8毫米、1.0毫米、1.25毫米、2.0毫米、2.5毫米、3.0毫米或更大的间距。间距不同通常意味着系列不同，配套端子和针座也无法直接通用。

测量多针连接器间距时，可以测量首位中心到末位中心的距离，再除以间隔数量。这样比直接测量两个相邻小孔更容易降低测量误差。

4. 锁扣和防错结构

锁扣形式、防错键位和导向槽位置，是区分相似型号的重要依据。同一基础系列中，可能存在A键、B键、不同颜色键位或左右镜像结构。即使外形和针位完全相同，防错结构不同也可能导致无法插合。

5. 防水密封结构

汽车连接器和户外连接器通常需要观察界面密封圈、单线密封塞、盲堵、后盖以及端子二次锁。不同线径可能对应不同内径和颜色的密封塞，胶壳料号确认后，也不代表端子与密封件已经全部确认。

6. 安装和出线方式

照片还可以帮助判断连接器属于线对线、线对板、板对板还是设备面板安装结构。板端连接器还需要区分直插、弯插、贴片、通孔以及不同定位柱形式。

六、为什么连接器颜色不能单独作为料号依据？

颜色可以作为辅助特征，但不能作为确定料号的唯一依据。同一系列可能通过颜色区分不同防错键位、应用区域、材料或客户定制版本；不同品牌和系列也可能使用相同颜色。

此外，连接器经过长期使用后可能发生褪色、发黄、油污附着或高温变色，照片中的颜色还会受到照明条件和手机白平衡影响。因此，颜色必须与结构、尺寸、字符和配合接口共同判断。

七、只拍胶壳，为什么经常无法确认完整采购料号？

一套连接器通常不是单一物料，而是由胶壳、端子、针座、密封件、后盖、二次锁和附件共同组成。照片能够帮助识别胶壳系列，但完整采购还需要确认以下信息：

• 胶壳是公端还是母端；

• 配套端子是插针还是插孔；

• 线材截面积或AWG线规；

• 端子采用何种镀层；

• 是否需要单线密封塞或盲堵；

• 是否需要TPA、CPA、后盖或固定卡扣；

• 配合端是线端连接器还是板端针座；

• 采购数量和包装形式是否有要求。

例如，同一胶壳可能配套多个端子料号，分别适用于不同线径、绝缘外径和镀层要求。如果只根据胶壳照片购买端子，容易出现端子无法装入、压接翼尺寸不匹配或保持力不足等问题。

八、照片之外还应提供哪些辅助信息？

为提高连接器料号确认效率，除实物照片外，建议尽量同步提供以下资料：

信息越完整，识别过程越容易从“外观猜测”转变为“多项证据交叉核验”。南京和适电子在接收连接器照片确认需求时，也会优先了解使用场景、线径、针位和关键尺寸，以减少相似型号之间的误判。

九、连接器照片识别后，如何完成料号核验？

照片识别不应以找到一张相似产品图片为结束，而应继续完成候选型号筛选和技术参数核对。较为稳妥的流程可以分为以下几步。

1. 判断连接器类别：先确定属于线对线、线对板、板对板、汽车、防水、圆形或其他结构。

2. 识别可能品牌：根据Logo、字符、结构风格和使用行业建立品牌范围。

3. 确定候选系列：结合针位、间距、锁扣、防错结构和外形尺寸筛选系列。

4. 核对原厂图纸：将长宽高、孔距、锁扣位置和界面结构与原厂尺寸图进行对照。

5. 核对完整后缀：确认颜色、材料、防错键位、包装、镀层和客户定制后缀。

6. 确认配套关系：核对对应端子、针座、密封件、后盖和其他附件。

7. 进行样品验证：在无法完全依靠资料确认时，可先采购少量样品进行试装和测试。

原厂规格书中的接口图、尺寸图和配套表，应当作为确认的重要依据。如果候选型号的关键尺寸、锁扣位置或防错结构与实物不一致，即使产品图片看起来很像，也不应直接认定为同一料号。

十、通过网络搜索相似图片，为什么容易买错？

使用搜索引擎查找相似图片，可以作为初步线索，但网络图片本身可能存在标题错误、型号标注不完整、正反面混淆或不同系列共用展示图等问题。

电商平台上的产品名称还可能使用通用称呼，例如“汽车插头”“防水接插件”“四孔连接器”，这些名称无法反映原厂系列、键位、端子和材料差异。如果仅凭商品主图下单，可能出现以下问题：

• 针位数量相同，但端子间距不同；

• 壳体外形接近，但锁扣位置不同；

• 公母端判断错误；

• 防错键位不同，无法正常插合；

• 胶壳正确，但端子线径不匹配；

• 普通版与防水版混淆；

• 板端安装方向或焊接方式不同。

因此，网络图片只能用于建立候选范围，不能替代原厂料号、尺寸图和样品验证。

十一、哪些情况仅凭照片很难确认？

某些连接器即使照片清晰，也可能无法直接确认到唯一料号，主要包括以下情况：

• 同一壳体存在多个颜色、材料或防错键位版本；

• 不同料号共用相同外壳，差异仅在内部端子或镀层；

• 连接器被设备外壳遮挡，无法拍摄完整结构；

• 产品属于客户定制型号，公开资料较少；

• 壳体表面字符严重磨损或被线束标签覆盖；

• 连接器尺寸较小，普通手机难以拍清内部结构；

• 只有配合状态照片，无法看到连接界面；

• 相同系列存在多个相近尺寸版本。

遇到这些情况时，应尽量补充实物尺寸、设备信息、线径、原采购记录或配合端资料。必要时还需要寄送实物样品，由供应商进行结构比对和试配。

十二、通过照片确认替代型号时要注意什么？

找到外形相同的连接器，不代表已经完成替代确认。连接器替代不仅要满足机械插合，还要核对材料、额定电流、额定电压、温度范围、密封等级、端子镀层、插拔寿命和安装方式。

对于已经定型的设备或量产项目，还需要考虑客户认证、模具匹配、压接参数、线束工艺和长期供货稳定性。未经验证的替代件即使能够插入，也可能在温升、振动、耐久或环境测试中出现问题。

因此，通过照片识别出来的替代候选型号，应经过尺寸核对、样品试装、电气确认和必要的可靠性验证后，再决定是否批量使用。

十三、向供应商发送照片时，怎样整理信息更高效？

建议不要将大量照片无说明地一次性发送，而应按照固定顺序整理，并在每张照片旁标明拍摄内容。

一套较完整的确认资料可以包括：

• 连接器正面、背面、顶部、底部和两个侧面的清晰照片；

• 壳体Logo和所有字符的近距离特写；

• 使用卡尺测量长、宽、高和孔距的照片；

• 连接器与配合端分开后的接口照片；

• 线材线规、颜色、数量和大致用途；

• 设备品牌、型号和连接器所在位置；

• 需要采购的是胶壳、端子、针座还是整套物料；

• 预计采购数量及样品、试产或量产阶段。

通过这种方式，供应商可以快速判断当前资料是否足够，并有针对性地要求补充关键角度，而不需要双方反复询问。

十四、常见问题解答

1. 只有一张照片，可以确认连接器型号吗？

有时可以判断品牌或大致系列，但通常很难确认完整料号。至少还应补充多个角度、针位数量和关键尺寸。

2. 连接器壳体上的数字就是料号吗？

不一定。壳体数字可能是基础零件号、模具号、材料代码或生产标识，需要结合品牌目录和原厂资料判断。

3. 针位和颜色相同，就能确定是同一型号吗？

不能。还要核对间距、锁扣、防错键位、尺寸、材料和配套端子等信息。

4. 找到胶壳料号后，还需要确认端子吗？

需要。端子通常要根据胶壳系列、导线线径、绝缘外径、镀层和使用电流单独选型。

5. 可以根据照片直接进行批量采购吗？

对于资料不完整或存在多个候选型号的情况，不建议直接批量采购。更稳妥的做法是先完成图纸核对，再通过少量样品试装确认。

结语

实物照片是确认连接器料号的重要辅助资料，但其价值取决于拍摄是否完整、尺寸是否准确以及后续核验是否规范。高质量照片能够帮助识别品牌、系列、针位、防错结构和配套形式，却不能完全替代原厂标签、尺寸图和技术参数。

南京和适电子        在处理连接器实物识别和配套采购需求时，会结合照片、尺寸、线径、应用场景和原厂资料进行交叉核对。对于无法唯一确认的型号，通常需要进一步补充资料或通过样品试装降低采购风险。

对采购人员而言，正确的方法不是根据一张相似图片直接下单，而是把照片作为识别起点，经过结构比对、尺寸核验、配套确认和样品验证，逐步确定完整、准确且可执行的连接器采购料号。
