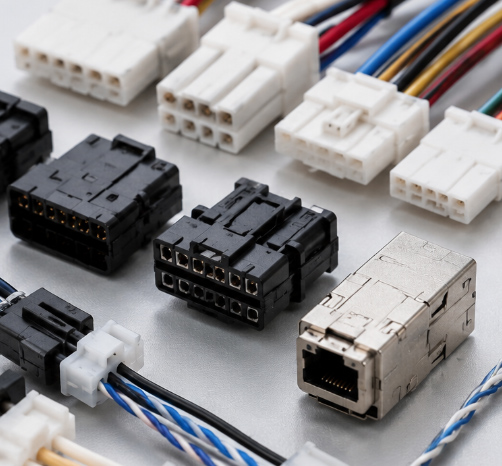

充电桩内部连接器采购如何区分电源、信号和通信需求？

新能源汽车充电桩内部并不是只有一类连接器。从交流输入、直流输出到控制板、电源模块、计量单元、显示模块、通信模块以及辅助电源，不同功能回路通常需要不同结构和性能等级的连接器。

对于采购人员来说，如果只根据Pin位、外形或者价格选择连接器，很容易把不同应用场景混在一起。尤其是在充电设备中，电源回路、信号回路和通信回路对于额定电流、额定电压、线径、屏蔽、接触可靠性以及插拔维护方式的要求存在明显差异。

因此，充电桩内部连接器采购的第一步，不应该是直接询价，而是先明确“这个连接器到底承担什么功能”。只有把电源、信号和通信需求分清楚，后续的型号确认、配套端子、线径选择、包装采购以及长期供货管理才有基础。

一、为什么充电桩内部连接器不能统一按照一种标准采购？

充电桩内部的电气系统通常包含多个不同层级的回路，例如：

• 交流输入或直流母线相关电源回路；

• 电源模块与控制板之间的供电回路；

• 继电器、接触器、传感器等控制信号回路；

• CAN、RS485、以太网等通信回路；

• 显示、计量、刷卡、指示灯等辅助功能回路。

不同回路关注的核心指标不同。

电源连接器更关注载流能力、温升和线径；信号连接器更关注接触稳定性和Pin位密度；通信连接器则更重视阻抗、屏蔽、抗干扰以及高速信号完整性。

如果采购阶段没有区分这些需求，即使连接器能够机械装配，也不代表它适合长期运行。

二、第一类：电源连接器采购重点看什么？

充电桩内部电源连接器主要承担电能传输，常见于输入电源、电源模块、功率模块、辅助电源以及部分高电流设备之间。

采购这类连接器时，首先要关注的不是Pin位，而是电气负载。

建议重点确认以下参数：

• 额定电流；

• 额定电压；

• 适配线径；

• 接触电阻；

• 工作温度；

• 端子材料及镀层；

• 插拔寿命；

• 锁紧结构；

• 阻燃等级；

• 是否需要防误插设计。

对于电源连接器来说，额定电流只是一个基础指标，实际采购还需要结合环境温度、线束长度、Pin位数量以及长期运行状态评估。

例如同一个连接器，在单Pin载流和多Pin同时满载时，其温升表现可能并不相同。因此不能只看到产品规格书中的“最大电流”就直接确定型号。

三、电源连接器为什么必须同步确认线径和端子？

很多采购问题并不是胶壳选错，而是端子和线径没有同步确认。

同一个连接器系列中，可能存在多种不同端子，分别适配：

• 较小线径；

• 中等线径；

• 较大线径；

• 不同绝缘外径；

• 不同镀层要求。

如果端子线径范围与实际导线不匹配，就可能导致压接不良、拉脱力不足或者局部发热。

因此，南京和适电子在处理充电桩连接器询价时，通常建议客户同时提供胶壳型号、端子型号、线径以及实际使用位置，而不是只确认一个主体料号。

四、第二类：信号连接器更关注接触稳定性和Pin位管理

信号连接器通常用于低电流控制回路，例如：

• 温度传感器；

• 门禁或开关状态；

• 继电器控制；

• 指示灯；

• 计量采样；

• 低压控制板之间连接。

这类回路虽然电流较小，但对接触稳定性要求并不低。

因为控制信号一旦出现瞬时接触不良，可能造成充电桩误报警、通信异常、模块离线或者控制逻辑错误。

信号连接器采购建议重点关注：

• Pin位数量；

• 端子接触结构；

• 插拔寿命；

• 防松脱设计；

• 端子保持力；

• 适配线径；

• 机械防呆；

• 振动环境下的接触稳定性。

五、信号连接器为什么不能简单追求Pin位越多越好？

为了减少连接器数量，有些设计会倾向于把多个低压信号集中在一个高Pin位连接器中。

这种方案可以减少零件数量，但采购和生产端也要考虑：

• 高Pin位连接器插拔力是否过大；

• 端子数量增加后装配错误概率是否提高；

• 线束维修时是否方便；

• 不同功能信号是否需要隔离；

• 后期某一路故障是否需要整体拆卸。

因此，高Pin位并不一定代表更优。连接器Pin位规划应结合布线、维修、装配和电气需求综合判断。

六、第三类：通信连接器为什么要单独管理？

通信回路和普通低速信号回路并不完全相同。

充电桩内部可能涉及：

• CAN通信；

• RS485；

• 以太网；

• 模块间高速数据传输；

• 远程通信设备内部连接。

通信连接器除了机械可靠性之外，还要关注信号完整性和抗干扰能力。

采购时需要进一步确认：

• 是否需要屏蔽；

• 是否需要双绞线；

• 连接器是否支持对应传输速率；

• 是否涉及差分信号；

• 阻抗是否匹配；

• 屏蔽层如何接地；

• 线缆与端子的配套关系。

如果把普通信号连接器直接用于高速通信场景，可能在低速调试阶段表现正常，但在实际长距离传输或复杂电磁环境中出现丢包、干扰或者通信不稳定。

七、如何快速区分三类连接器采购需求？

这张分类表可以作为采购询价前的第一道判断依据。

八、为什么同一个充电桩项目中可能需要多种连接器品牌和系列？

充电桩内部不同功能回路对连接器要求差异较大，因此没有必要强行统一成一个系列。

例如：

• 大电流电源回路采用高载流连接器；

• 控制板使用高密度小间距连接器；

• 通信回路使用带屏蔽结构的连接器；

• 维修频率较高的位置采用插拔更方便的结构。

采购标准化的重点，不是把所有连接器做成同一个型号，而是尽量减少没有必要的系列数量，同时确保关键性能满足要求。

九、充电桩连接器采购为什么必须建立完整BOM？

很多连接器不是单个零件，而是完整系统。

一个完整连接关系可能包含：

• 公端胶壳；

• 母端胶壳；

• 公端端子；

• 母端端子；

• 锁扣；

• 后盖；

• 密封件；

• 屏蔽壳；

• PCB板端件。

如果采购只记录一个主体型号，就容易出现“主体到了，附件缺失”的情况。

因此建议按连接系统建立BOM，并明确每个部件的配套数量。

十、不同类型连接器的样品验证重点也不一样

充电桩项目进入样品阶段时，不能对所有连接器采用完全相同的验证方法。

电源连接器更适合重点验证：

• 温升；

• 压接质量；

• 拉脱力；

• 载流能力；

• 长期接触可靠性。

信号连接器重点验证：

• 插拔稳定性；

• 端子保持力；

• 振动环境下接触状态；

• 装配防错。

通信连接器还需要关注：

• 通信稳定性；

• 抗干扰性能；

• 线束屏蔽连续性；

• 高速数据传输质量。

十一、量产采购还要重新确认包装和自动化需求

样品阶段连接器可能采用拆零包装，但正式量产后，端子往往需要卷盘、连带或者其他自动化包装方式。

因此正式量产前要重新确认：

• 端子标准包装数量；

• 卷盘方向；

• 送料方式；

• 胶壳包装方式；

• 是否允许拆包；

• MOQ和MPQ；

• 包装标签和批次管理。

尤其是批量压接场景，样品能手工使用，不代表量产时一定能直接进入自动设备。

十二、不同连接器应该如何制定安全库存？

充电桩内部不同连接器的重要程度并不一样。

可以根据以下因素制定安全库存：

• 是否属于关键功能；

• 原厂交期；

• 月度消耗量；

• 是否有替代型号；

• 供应渠道数量；

• 是否容易停产；

• 发生缺料后对整机的影响。

例如，一个普通辅助信号连接器如果有多个兼容方案，可以维持较低库存；但一个电源模块专用连接器如果交期长、无替代、缺一个就无法完成整机装配，则应该提高安全库存等级。

十三、采购询价时应提供哪些信息？

为了提高连接器选型和报价效率，建议采购询价至少提供以下信息：

1. 完整品牌和型号；

2. 使用位置；

3. 电源、信号还是通信回路；

4. 额定电流和电压；

5. 实际线径；

6. Pin位；

7. 配套端子和对配型号；

8. 样品数量；

9. 量产月需求或年需求；

10. 包装要求。

如果型号尚未完全确定，也可以提供设备照片、接口照片、线径、Pin位和使用环境，由供应端协助缩小型号范围。

十四、哪些采购错误最容易导致后期返工？

充电桩内部连接器常见采购错误包括：

• 只确认胶壳，没有确认端子；

• 只确认额定电流，没有确认实际线径；

• 把普通信号连接器用于通信回路；

• 忽略屏蔽要求；

• 忽略公母端配套关系；

• 样品阶段使用拆零件，量产时才发现包装不兼容设备；

• 不同批次或不同渠道混用却没有记录；

• 只看价格，没有评估长期交期和停产风险。

这些问题往往不是连接器本身质量不好，而是采购条件定义不完整。

十五、建立“功能分类+完整配套+供应风险”的采购逻辑

对于充电桩内部连接器，更成熟的采购管理方式可以分成三步。

第一步：按照功能分类。

先确定连接器属于电源、信号还是通信回路。

第二步：确认完整配套。

把胶壳、端子、附件、对配端以及线径全部确认清楚。

第三步：评估供应风险。

结合MOQ、MPQ、交期、包装、批次、库存和生命周期判断量产采购方式。

南京和适电子在处理充电桩及新能源设备连接器采购需求时，也更强调从实际应用位置出发，把电气参数、配套关系与供应条件一起确认，避免出现“型号可以买到，但并不适合实际项目”的情况。

十六、充电桩内部连接器采购常见问题

1. 电源连接器是不是额定电流越大越好？

不是。额定电流需要满足实际负载并保留合理余量，但过度选择更大规格会增加体积、成本和装配难度，应结合实际使用条件确定。

2. CAN通信可以使用普通连接器吗？

需要结合传输速率、线束长度、电磁环境和屏蔽要求判断。机械上能连接并不代表通信性能一定稳定。

3. 同一个胶壳可以配不同端子吗？

很多系列确实存在多种端子版本，但不同端子对应的线径、镀层和包装方式可能不同，因此必须按照原厂配套关系确认。

4. 样品确认后量产还需要重新核对吗？

需要。至少应重新确认包装、端子卷盘、MOQ、MPQ、交期、批次要求以及量产BOM是否与样品阶段一致。

结语

充电桩内部连接器采购的关键，不是单纯找到一个能够插接的产品，而是首先区分它承担的是电源、信号还是通信功能，再根据不同回路分别确认电流、电压、线径、接触可靠性、屏蔽以及通信性能。

在此基础上，再建立完整的胶壳、端子、附件和对配BOM，并把样品验证、包装方式、量产交期、安全库存和生命周期纳入统一采购管理，才能真正降低后续批量生产和售后维护中的连接器风险。
