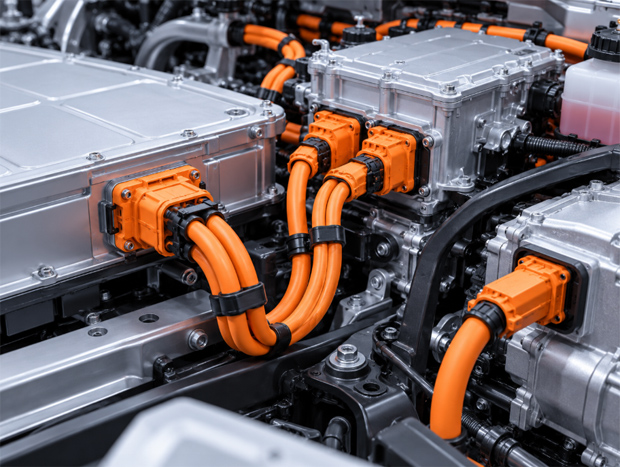

选择新能源汽车高压连接器要注意哪些事项？

随着新能源汽车平台电压不断提升，高压连接器已经从过去相对单一的电源接口，逐步发展为整车高压系统中的关键安全部件。动力电池包、电机控制器、驱动电机、PDU、OBC、DC/DC、空调压缩机以及高压充电系统，都需要通过高压连接器完成稳定的电能传输。

与普通低压连接器相比，新能源汽车高压连接器需要同时面对高电压、大电流、高温升、强振动、复杂电磁环境以及高等级密封等多重工况。一旦选型错误，后果可能不仅是接触不良，还可能出现异常温升、绝缘击穿、电弧、密封失效甚至整车高压安全风险。

因此，高压连接器选型不能只看“额定电流多少、额定电压多少”，而应该从系统电压、持续电流、瞬态工况、温升、绝缘、结构安全、线缆规格、端子体系、环境适应性以及量产供应能力等多个维度综合判断。

南京和适电子在新能源汽车连接器项目对接中，更建议客户从整车高压系统的实际工况出发，而不是只根据某一个额定参数快速锁定型号。

一、新能源汽车高压连接器主要应用在哪些位置？

新能源汽车高压连接器主要应用于高压电能传输回路，常见位置包括：

• 动力电池Pack；

• 高压配电盒PDU；

• 车载充电机OBC；

• DC/DC转换器；

• 电机控制器MCU；

• 驱动电机；

• 电动空调压缩机；

• PTC加热器；

• 高压快充回路；

• 高压线束与高压设备之间的接口。

不同位置的电压、电流、温度、振动、空间以及屏蔽需求都不相同，因此不能简单用同一类高压连接器覆盖整车所有高压接口。

二、首先要确认系统最大工作电压，而不是只看平台名称

当前新能源汽车常见400V、800V等高压平台，但工程选型时不能直接按照平台名称确定连接器额定电压。

真正需要确认的是：

• 系统正常工作电压；

• 最大持续工作电压；

• 充电状态下最高电压；

• 瞬态过电压；

• 异常工况可能出现的峰值电压；

• 绝缘耐压要求。

例如所谓800V平台，并不意味着系统中的每一个工作节点始终处于800V，也不意味着额定1000V的连接器就一定可以直接使用。

还要继续检查电气间隙、爬电距离、绝缘材料、工作海拔以及污染等级。

三、额定电流不能只看规格书中的最大值

新能源汽车高压连接器往往承担几十安培甚至数百安培电流，因此载流能力是核心参数之一。

但规格书中的额定电流通常是在规定环境温度、指定线径、规定端子和特定测试条件下得到的。

实际选型时应重点确认：

• 持续工作电流；

• 峰值电流；

• 峰值持续时间；

• 线缆截面积；

• 端子接触面积；

• 环境温度；

• 允许温升；

• 散热条件。

如果项目长期处于高电流运行状态，不能只按照“最大额定电流大于实际工作电流”这一条件判断，还应结合温升曲线和实际线径进行验证。

四、为什么温升是高压连接器选型中的核心指标？

高压连接器在大电流工作时，端子接触电阻会产生焦耳热。

理论上：

功耗与电流平方及接触电阻成正比。

也就是说，电流增加后，即使接触电阻只发生很小变化，温升也可能明显增加。

高温会进一步带来：

• 端子弹性下降；

• 接触压力衰减；

• 塑胶壳体老化；

• 密封材料性能下降；

• 接触电阻继续增加；

• 局部热失控风险。

因此，高压连接器设计中通常需要重点关注端子材料、接触结构、镀层、导体截面积以及热管理能力。

五、电气间隙和爬电距离必须满足高压绝缘要求

新能源汽车高压连接器本质上属于高压绝缘系统的一部分。

其中两个非常关键的概念是：

电气间隙：两个导电部件之间通过空气测量的最短距离。

爬电距离：两个导电部件之间沿绝缘材料表面测量的最短距离。

高压连接器选型时，应综合考虑：

• 工作电压；

• 瞬态过电压；

• 海拔；

• 污染等级；

• 绝缘材料CTI；

• 连接器内部端子布局；

• 塑胶隔离结构。

如果绝缘距离设计不足，即使连接器短期可以正常使用，也可能在潮湿、污染或高压脉冲条件下出现闪络或爬电失效。

六、800V平台选连接器时，要关注哪些额外风险？

随着800V高压平台应用增加，高压连接器的绝缘安全裕量、载流能力和电磁兼容要求进一步提高。

相比传统400V平台，800V系统更需要关注：

• 更高的绝缘耐压能力；

• 更严格的爬电距离；

• 瞬态过压；

• 高压放电风险；

• 连接器插拔过程中可能产生的电弧；

• 高频开关带来的EMC问题；

• 屏蔽结构可靠性。

因此，高压平台升级不意味着简单把原有连接器更换成“额定电压更高”的型号，而应该重新进行整套电气和结构验证。

七、HVIL高压互锁为什么重要？

HVIL，即High Voltage Interlock Loop，高压互锁，是新能源汽车高压安全系统中的重要设计。

它的主要作用是监控高压连接器是否处于正常插合和锁止状态。

当连接器发生：

• 松脱；

• 未完全插合；

• 被人为拔出；

• 锁止异常；

时，HVIL回路可以向整车高压控制系统反馈状态，从而执行断电或保护逻辑。

因此，对于动力电池、PDU、OBC等关键高压接口，是否具备可靠的HVIL结构是重要选型条件。

八、防触电结构与高压安全必须同步考虑

新能源汽车高压系统通常要求避免人员直接接触带电导体，因此高压连接器通常需要具备良好的防触电设计。

常见结构包括：

• 端子深腔设计；

• 防手指触碰结构；

• 绝缘帽；

• 端子前端保护结构；

• 二次锁止机构。

连接器在未插合、半插合以及维修状态下，都需要尽量降低人员触碰高压端子的风险。

九、CPA、TPA等二次锁止结构不能忽略

新能源汽车运行过程中会长期承受道路振动，因此连接器不能只依靠一次锁扣保持稳定。

高压连接器常见：

• CPA：Connector Position Assurance，连接器位置保证结构；

• TPA：Terminal Position Assurance，端子位置保证结构。

CPA主要用于防止连接器意外松脱，TPA主要用于确认端子已经正确安装到位。

如果端子没有完全插入，或者锁止结构没有完全闭合，高压连接器在振动过程中可能出现接触不稳定甚至端子退出。

十、防水等级高，不代表实际装车后一定密封可靠

新能源汽车高压连接器经常位于底盘、电池包附近或发动机舱，因此需要较高的防水防尘能力。

常见设计会关注IP67、IP68甚至更高环境要求。

但密封可靠性并不只由连接器壳体决定，还与：

• 线缆外径；

• 单线密封塞；

• 整体密封圈；

• 尾盖；

• 端子插入状态；

• 线束弯折半径；

• 装配工艺。

密切相关。

如果密封塞与线缆外径不匹配，即使连接器本体规格很高，整套线束最终仍可能发生进水。

十一、高压连接器为什么越来越强调EMC屏蔽？

新能源汽车电驱系统中存在大量高频开关信号，例如逆变器和电机控制系统会产生较强电磁干扰。

高压线束如果没有良好的屏蔽设计，可能对车内低压控制系统、通信系统以及传感器造成干扰。

因此，高压连接器经常需要具备：

• 360°屏蔽结构；

• 金属屏蔽壳；

• 稳定的屏蔽压接；

• 低阻抗接地路径；

• 可靠的屏蔽连续性。

在电机、逆变器、OBC以及高功率DC/DC等位置，EMC性能尤其重要。

十二、线缆规格与高压连接器必须匹配

高压连接器并不是独立使用的，它与高压线缆共同组成传输系统。

选型时需要确认：

• 导体截面积；

• 线缆外径；

• 屏蔽层结构；

• 绝缘层厚度；

• 允许弯曲半径；

• 工作温度等级。

例如同一款高压连接器可能支持35mm²、50mm²、70mm²等不同线缆规格，但对应的端子、密封件或尾盖可能并不相同。

因此，采购不能只提交连接器Housing型号，还应同步确认线缆规格和对应端子体系。

十三、端子镀层对高压连接器寿命有什么影响？

高压端子的电气性能与端子基材和表面镀层密切相关。

常见需要关注：

• 端子导电材料；

• 镀银；

• 镀锡；

• 镀金；

• 接触区域镀层厚度；

• 抗氧化能力。

对于高电流连接器，如果接触区域长期氧化或磨损，接触电阻会升高，从而进一步增加温升。

因此，端子镀层不能只看“是什么材料”，还应结合插拔次数、电流、温度和环境综合判断。

十四、机械振动和冲击性能必须满足整车环境

新能源汽车高压连接器在使用过程中会经历长期道路振动、冲击和温度循环。

尤其是安装在：

• 电机附近；

• 底盘；

• 电池包；

• 压缩机；

• 车载充电设备。

这些位置的机械环境通常比较复杂。

因此，应重点关注：

• 振动测试；

• 机械冲击；

• 插合保持力；

• 锁扣强度；

• 端子保持力；

• 线束拉力。

一个高压连接器即使电气性能优秀，如果锁扣系统抗振能力不足，也不适合车辆长期使用。

十五、工作温度范围不能只看塑胶材料耐温

新能源汽车高压连接器的实际温度来源不仅包括环境温度，还包括连接器自身载流产生的温升。

因此，实际温度应理解为：

环境温度 + 电流产生的温升 + 局部热源影响。

例如连接器周围环境已经达到85℃，如果高电流工作又产生25℃温升，那么端子和壳体实际局部温度可能达到110℃左右。

因此，需要同时核对：

• 塑胶材料温度等级；

• 端子材料稳定性；

• 密封圈耐温；

• 线缆耐温；

• 长期热老化能力。

十六、高压连接器的插拔顺序和防电弧设计为什么重要？

高压连接器如果在带电状态下直接插拔，可能产生电弧，对端子造成烧蚀。

因此很多新能源汽车高压连接器会通过机械结构和HVIL设计，实现：

先断低压互锁信号，再断高压主回路；插合时先连接主回路，再建立互锁状态。

这种先后顺序可以为整车高压系统留出断电时间，降低带载拔出的风险。

对于需要频繁维护或检修的高压接口，这一设计尤其重要。

十七、是否需要关注高压连接器的橙色标识？

新能源汽车高压线束和高压连接器通常采用橙色作为高压系统识别色。

这一设计的主要作用是：

• 快速识别高压系统；

• 提高维修安全性；

• 降低误操作风险；

• 便于整车装配检查。

但颜色只是安全识别的一部分，不能替代实际的防触电、互锁和绝缘设计。

十八、汽车高压连接器选型时还要关注哪些测试要求？

高压连接器在正式导入车辆前，通常需要经过多项可靠性验证。

常见测试方向包括：

• 温升测试；

• 接触电阻测试；

• 绝缘电阻测试；

• 耐压测试；

• 振动测试；

• 机械冲击；

• 高低温循环；

• 温湿度循环；

• 盐雾测试；

• 密封测试；

• 插拔寿命；

• 端子保持力测试。

不同整车厂和零部件厂对测试条件可能存在差异，因此选型阶段还应同步确认客户内部测试规范。

十九、连接器选型不能脱离实际线束压接工艺

很多项目在前期规格书对比中没有问题，真正进入试产后却出现异常，其中一个原因就是端子压接工艺没有同步验证。

高压端子压接需要关注：

• 压接高度；

• 压接宽度；

• 导体压缩率；

• 拉脱力；

• 压接截面；

• 屏蔽层处理；

• 压接模具匹配。

如果端子规格正确，但压接工艺不稳定，同样可能导致接触电阻升高和温升异常。

二十、采购高压连接器时，建议向供应商提供哪些参数？

如果希望快速完成新能源汽车高压连接器选型，建议采购或研发一次性提供以下信息：

如果目前正在进行新能源汽车高压连接器选型，可以通过南京和适电子提交现有型号、系统电压、电流、线径、应用位置以及预计采购数量，便于进一步确认型号及配套关系。

二十一、新能源汽车高压连接器常见选型误区

误区一：额定电压高于系统电压就一定能用

仍需确认耐压、电气间隙、爬电距离以及瞬态过压条件。

误区二：额定电流足够就不需要做温升测试

额定电流通常对应特定测试条件，实际整车环境必须重新评估。

误区三：防水等级相同就可以直接替代

不同连接器的密封结构、线缆范围和装配工艺可能完全不同。

误区四：胶壳型号确定后，端子随便配

高压连接器的端子、线径、密封件和屏蔽结构必须成套匹配。

误区五：样品测试通过就可以马上批量采购

还需要确认量产包装、原厂交期、MOQ、产品生命周期以及批次一致性。

二十二、从样品到量产，还要评估供应链稳定性

高压连接器属于新能源汽车中的关键物料，工程性能满足要求只是第一步，长期量产还要考虑供应风险。

采购应同步确认：

• 原厂标准交期；

• MOQ与MPQ；

• 产地；

• 包装方式；

• 现货与期货供应能力；

• 产品生命周期；

• 是否存在PCN或EOL风险；

• 年度需求能否稳定覆盖。

南京和适电子在高压连接器项目中，更建议把样品验证、试产导入和后续量产供应作为一个完整链条来评估，而不是分别处理。

二十三、结语：新能源汽车高压连接器选型，本质上是在控制高压系统风险

新能源汽车高压连接器不是普通电源接口，其设计和选型同时涉及电气安全、热管理、机械可靠性、密封、EMC以及整车高压控制逻辑。

真正合理的高压连接器选型，应按照：

系统电压 → 持续及峰值电流 → 温升 → 绝缘与爬电 → 线缆规格 → 端子与压接 → HVIL → 防触电 → 密封 → EMC → 振动环境 → 样品验证 → 量产供应

这一逻辑逐步确认。

尤其是在800V平台、高功率快充以及高集成度电驱系统中，不能只通过额定电压和额定电流两个参数快速定型。南京和适电子建议，在项目初期就把连接器、端子、线缆、密封件和实际系统工况同步确认，这样才能减少后期改型、重新测试和供应切换带来的额外成本。
