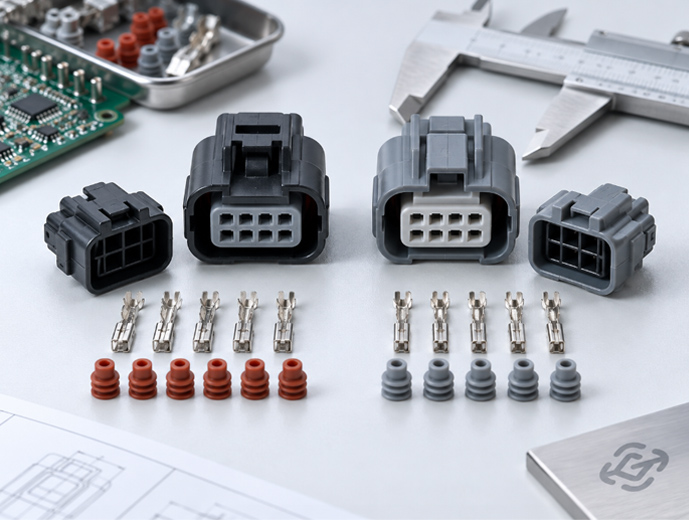

不同品牌和型号的连接器如何从规格参数判断是否可以替代？

在连接器采购过程中，原型号缺货、交期过长、停产、价格上涨或者项目需要降本时，寻找替代型号是一项非常常见的工作。但连接器替代并不是简单地寻找一个“外观看起来差不多”的产品，也不能只根据PIN数、间距或者额定电流判断是否能够直接使用。

真正可靠的连接器替代，需要同时比较电气参数、机械尺寸、端子结构、安装方式、配套关系、材料性能、环境等级以及行业认证等多个维度。只要其中一个关键参数不兼容，就可能导致PCB无法安装、线束无法插合、温升过高、密封失效，甚至直接影响整机安全性。

因此，不同品牌和型号的连接器是否可以替代，核心并不是“参数是否接近”，而是判断关键参数是否满足原设计边界，并且机械、电气和环境接口是否真正兼容。

一、第一步先区分“直接替代”和“功能替代”

在比较规格参数之前，首先要明确项目需要哪一种替代方式。

直接替代通常是指新型号不需要修改PCB、不需要改变外壳、不需要重新设计线束，可以直接替换原型号使用。这种替代要求非常严格。

功能替代则是指新型号能够满足相同的电气和功能需求，但可能需要修改PCB、线束、外壳或者配套端子。

例如两个不同品牌的6PIN连接器，额定电流、电压和工作温度都一致，但安装孔位置不同。这种情况下，它们可能属于功能替代，却不能算直接替代。

采购人员如果一开始没有区分这两个概念，很容易出现“参数一样为什么还是装不上”的问题。

二、电流、电压和耐压是最基础的替代条件

连接器替代首先要比较电气规格，其中最基本的包括额定电流、额定电压和耐压。

替代型号的额定电流原则上不能低于原型号实际工作要求。但这里不能只看规格书首页中的最大电流值，因为连接器额定电流通常与以下因素有关：

• 端子尺寸；

• 线径范围；

• PIN数和通电回路数量；

• 环境温度；

• 端子材料和镀层；

• 允许温升。

例如某连接器标称单PIN可承载10A，并不代表多PIN同时满载时仍然可以按照10A计算。

同样，额定电压接近也不代表一定可以互换，还需要进一步比较耐压、绝缘电阻、爬电距离和电气间隙。

南京和适电子在协助客户进行连接器替代确认时，通常会优先检查原型号的实际工作参数，而不是单纯比较两个规格书上的最大标称值。

三、PIN数相同，不代表PIN定义和间距相同

这是连接器替代过程中最容易出现误判的地方之一。

两个连接器可能都是8PIN，但它们之间仍然可能存在明显差异，例如：

• PIN Pitch不同；

• 单排与双排结构不同；

• PIN排列方向不同；

• 焊脚位置不同；

• PIN编号顺序不同；

• 部分位置可能为空位或者预留位。

因此，替代型号需要同时核对PIN数、PIN Pitch、排列方式和PIN定义。

对于板端连接器，还应重点查看Recommended PCB Layout或者PCB Footprint。如果焊盘位置、通孔尺寸或者定位柱不同，即使外壳看起来几乎一样，也不能直接替换。

四、外形尺寸和安装结构决定能不能“装得上”

连接器替代不仅要满足电气性能，还必须满足机械安装条件。

建议重点比较以下尺寸：

• 产品总长、总宽、总高；

• PCB板面以上高度；

• 安装孔位置；

• 定位柱位置和直径；

• 焊脚长度和形状；

• 锁扣位置；

• 插合方向；

• 线束出口方向。

如果项目已经完成PCB和外壳设计，那么机械尺寸的兼容性往往比电气参数更难调整。

因此，在评估直接替代时，建议将两款产品的Product Drawing叠加比较，而不是只看网页中的产品照片。

五、端子和线径范围必须一起比较

线端连接器替代时，不能只比较胶壳，还要确认端子是否兼容。

不同品牌即使胶壳尺寸接近，其内部端子结构通常也不会完全相同。常见差异包括：

• 端子外形；

• 端子锁止位置；

• 压接翼结构；

• 适用线径范围；

• 绝缘外径范围；

• 端子镀层；

• 压接高度要求。

如果替代型号的端子只支持0.35mm²线径，而原项目使用0.75mm²线缆，即使胶壳可以安装，也无法正常使用。

此外，还应确认项目现有压接模具能否继续使用。很多跨品牌替代会涉及新的端子和新的压接工具，这部分成本也需要提前评估。

六、插头、插座、端子和附件必须按“整套配套关系”判断

连接器不是单一零件，而通常是一套系统。

一个完整连接方案可能包含：

• 板端座；

• 线端胶壳；

• 公端子；

• 母端子；

• 密封圈；

• 堵孔塞；

• CPA或TPA；

• 后盖和应力释放附件。

因此，替代判断不能只比较一个胶壳型号。

例如某款替代胶壳本身尺寸满足要求，但没有对应的密封塞或者二次锁附件，那么在汽车防水应用中仍然无法真正替代。

南京和适电子在实际连接器选型中，更倾向于按照“完整BOM关系”核对，而不是只确认一个单独料号，这样能够明显减少后期发现附件不匹配的问题。

七、防水、温度和振动等级决定环境适配能力

如果连接器应用在汽车、工业、户外或者新能源设备中，环境性能往往是决定能否替代的关键指标。

常见需要比较的参数包括：

• 工作温度范围；

• IP防护等级；

• 盐雾性能；

• 振动和机械冲击等级；

• 湿热性能；

• 耐油和耐化学介质能力。

例如原连接器工作温度范围为-40℃至125℃，而替代型号只支持-25℃至85℃，那么即使其他参数完全一致，也不适合高温汽车环境。

同样，IP67和IP68并不能简单理解为数字越高就一定能够完全替换，还要确认测试条件、插合状态以及实际应用要求。

八、材料、镀层和接触电阻会影响长期可靠性

两个连接器在尺寸和额定参数上看起来相同，但内部材料差异可能直接影响长期性能。

常见需要比较的项目包括：

• 端子基材；

• 镀锡、镀金或其他镀层；

• 镀层厚度；

• 壳体材料；

• 阻燃等级；

• 接触电阻；

• 插拔寿命。

例如高频插拔设备如果将高耐久镀金端子替换为普通镀锡端子，短期可能可以工作，但长期接触稳定性和插拔寿命可能明显下降。

因此，对于需要长期运行、高频插拔或者小信号传输的项目，不能只关注“能不能插进去”，还需要判断接触系统是否满足寿命要求。

九、高速、高压和汽车项目不能只按基础参数替代

一些特殊应用对连接器替代要求更加严格。

对于高速连接器，还需要比较：

• 特性阻抗；

• 插入损耗；

• 回波损耗；

• 串扰；

• 屏蔽结构；

• 支持的数据速率。

对于高压连接器，还需要确认：

• 爬电距离；

• 电气间隙；

• 防触电结构；

• HVIL高压互锁；

• 温升；

• 耐压等级。

汽车应用还应根据实际项目判断是否需要满足USCAR、LV214或其他相关测试要求。

这类连接器不能只用“PIN数、电流、电压差不多”作为替代依据，否则可能在样机阶段正常，进入可靠性测试后才暴露问题。

十、连接器替代最终应该如何判断？

实际项目中，可以按照下面的顺序判断不同品牌和型号是否具备替代可能：

1. 确认原型号完整Manufacturer Part Number；

2. 明确需要直接替代还是功能替代；

3. 比较额定电流、电压、耐压和绝缘性能；

4. 核对PIN数、间距、PIN定义和PCB Footprint；

5. 比较外形尺寸、安装孔、定位柱和插合方向；

6. 确认端子结构、线径范围和压接要求；

7. 核对胶壳、端子、密封件和附件完整配套关系；

8. 比较温度、防水、振动和材料性能；

9. 确认认证和行业规范是否满足项目要求；

10. 最后通过样品装配、电气测试和可靠性验证确认。

如果是已经量产的项目，建议不要仅凭规格书完成替代。即使纸面参数一致，也应安排实物样品验证，包括插合力、端子保持力、温升、振动、密封和长期接触稳定性等项目。

对于缺货、停产、交期过长或者需要寻找替代型号的项目，可以将原型号、品牌、规格书、照片、应用场景以及主要技术参数提供给南京和适电子进行核对。通过完整料号、规格参数和配套关系进行交叉确认，通常比单纯搜索“兼容型号”更加可靠。

从本质上看，连接器替代不是寻找一个“长得一样”的产品，而是在原设计边界内寻找一个能够同时满足电气接口、机械接口、环境要求和供应条件的新方案。只有这些关键条件全部验证通过，替代型号才真正具备导入价值。
