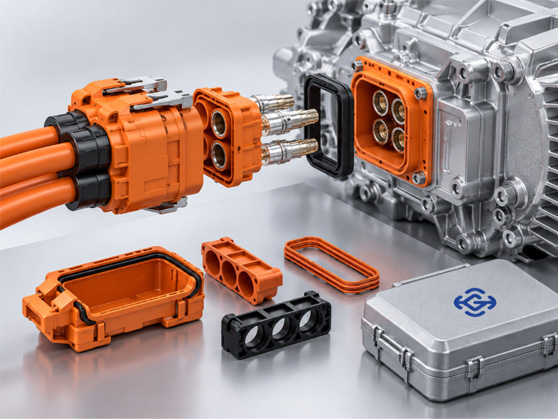

TE-CSJ18连接器，新能源汽车高压动力总成设计方案

新能源汽车从400V平台逐步向800V及更高电压平台发展以后，高压连接器已经不再只是动力线束中的普通连接部件，而是直接影响整车载流能力、温升、安全性、EMC表现、振动可靠性以及高压系统布置效率的重要环节。

尤其是在动力电池、PDU、逆变器、电驱电机以及高功率直流充电等高压大电流回路中，连接器需要同时面对高电压、大电流、高温、持续振动、有限安装空间以及复杂线束走向等多重条件。

TE Connectivity的CSJ18相关高压连接方案正是围绕这类新能源汽车高压大电流应用展开。按照TE公开技术资料，CSJ18焊接端子可覆盖25-70mm²铜/铝导线，连接器系统电压范围可达到1000V，在特定70mm²铜线应用条件下，官方资料列出的电流能力最高可达到325A，并针对逆变器、电机及直流快充等场景设计。

但在实际新能源汽车项目中，不能看到“1000V、300A以上”就直接确定型号。真正合理的TE-CSJ18设计方案，需要结合整车母线电压、持续电流、峰值电流、线径、环境温度、振动等级、布线方向、屏蔽要求以及端子加工方式共同判断。

一、先理解CSJ18：它解决的是高压动力回路中的什么问题？

新能源汽车动力总成的核心特点之一，是需要在有限空间内稳定传输较高功率。

典型高压动力链路可以理解为：

动力电池 → 高压配电系统/PDU → 逆变器 → 驱动电机

在部分车型中，还会进一步涉及OBC、DC/DC、高压空调压缩机、PTC以及快充回路。

其中，逆变器与驱动电机之间的连接尤其具有挑战性。车辆在急加速、高速运行以及大负载状态下，电驱系统可能产生较高持续电流和瞬时峰值电流，同时逆变器、电机周边温度和机械振动通常也更加严苛。

因此，这一位置的连接器至少需要同时解决以下问题：

• 高压绝缘与电气安全；

• 大电流稳定传输；

• 接触电阻与温升控制；

• 长期振动环境下的连接稳定性；

• 高压线束屏蔽和EMC；

• 有限空间中的线束出线与弯曲半径；

• 高温环境下的材料和端子可靠性。

CSJ18因此更适合被理解为新能源汽车高压动力连接系统中的一个“系统级连接节点”，而不是单纯的一颗普通端子。

二、1000V能力意味着什么？800V车型不能只看额定电压

当前新能源汽车高压平台常见400V级和800V级架构。对于800V平台而言，连接器系统的额定电压能力必须留有足够设计余量。

根据TE公开资料，CSJ18相关连接系统的电压能力可达到1000V。但在实际选型中，“系统标称电压800V”并不意味着选择1000V额定连接器后就可以直接结束验证。

工程端还需要考虑：

• 系统最高实际工作电压；

• 充电状态下的最高母线电压；

• 瞬态过电压；

• 绝缘距离和爬电距离；

• 高海拔环境带来的绝缘能力变化；

• 污染等级和湿热环境；

• 整车高压安全设计要求。

特别是800V平台，如果整车实际最高工作电压已经接近连接器额定边界，就不能简单依赖“1000V”这个参数，而要进一步检查对应具体料号的产品规范、绝缘耐压以及整车验证条件。

三、CSJ18为什么需要覆盖25-70mm²高压线径？

高压动力总成设计中，线径并不是越大越好。

线径过小会增加导体电阻、线路压降和发热；线径过大则会明显增加线束重量、成本、弯曲半径和布置难度。

TE公开资料显示，CSJ18焊接端子可覆盖25-70mm²铜线及铝线应用范围，这使其能够对应新能源汽车不同功率等级的高压动力回路。

例如在进行逆变器至驱动电机之间的高压连接设计时，需要首先根据：

• 持续工作电流；

• 短时峰值电流；

• 环境温度；

• 允许温升；

• 线束长度；

• 铜线或铝线；

• 线束成束情况；

• 车辆散热环境。

确定合理导体截面积，再反向匹配连接器端子。

因此，不能简单认为“300A就应该使用某一个固定线径”。连接器载流能力必须放在线束、端子、接触界面和环境温度组成的完整热系统中判断。

四、大电流选型重点不是峰值，而是持续电流与温升

新能源汽车连接器选型中一个非常常见的误区，就是只比较连接器参数表中的最大额定电流。

例如一个项目峰值电流达到300A，并不能直接得出“必须选择300A以上连接器”的简单结论；反过来，连接器资料写有300A以上载流能力，也不意味着车辆可以在所有工况下长期以该电流运行。

真正需要区分的是：

• 持续电流：决定连接器长期热平衡；

• 峰值电流：决定短时间过载能力；

• 持续时间：决定热量是否能够及时散出；

• 环境温度：直接影响可允许载流能力；

• 接触电阻：影响I²R损耗；

• 线径：直接影响线束发热水平。

TE的CSJ18资料中给出了特定温度、线径以及降额条件下的载流能力，工程设计时应按照实际应用条件建立Derating曲线，而不能把规格书中的最高数字直接作为整车设计值。

这也是南京和适电子在协助项目进行高压连接器选型时建议客户同时提供工作电流、峰值电流、环境温度和线径信息的原因。

五、逆变器和电机连接为什么特别关注振动能力？

如果CSJ18应用于电驱动系统附近，振动是不能忽略的核心指标。

驱动电机运行过程中会形成持续机械振动，同时车辆还需要经历路面冲击、加减速、转向以及长期结构疲劳。连接器如果在长期振动条件下产生微动，就可能导致接触界面磨损、接触电阻升高，严重时甚至形成异常温升。

TE公开的CSJ18技术资料针对不同线径和导体类型给出了LV215相关振动等级，例如部分25-50mm²铜线及25-70mm²铝线应用可以对应SG3等级，而70mm²铜线条件对应的要求有所不同。

这说明高压连接器的振动性能不能只看系列名称，还需要进一步确认：

• 具体线径；

• 铜导体还是铝导体；

• 连接器安装位置；

• 线束自身重量；

• 线束是否具有合理固定点；

• 连接器附近是否存在悬空线束。

如果高压粗线直接把机械负载长期传递到连接器端子，即使连接器本身具有较高抗振能力，也可能因为线束布置不合理而影响长期可靠性。

六、90°、120°等出线方向，实际上关系到整车空间设计

高压连接器设计除了电气参数，还必须关注机械布置。

CSJ18相关方案提供不同的连接和出线方向选择。对于新能源汽车而言，这一点非常重要，因为动力电池、逆变器和驱动电机附近通常空间紧凑，而且高压粗线的弯曲半径明显大于普通低压线束。

如果连接器方向选择错误，可能导致：

• 线束与壳体发生干涉；

• 高压线弯曲半径过小；

• 线束对连接器产生持续拉力；

• 装配工具无法进入；

• 后期维护拆装困难；

• 整车高压线束路径被迫绕行。

所以在项目早期进行连接器选型时，建议同时获取2D图纸和3D模型，在逆变器、电机或PDU结构冻结以前完成空间干涉检查。

对于正在进行新能源汽车动力总成前期开发的项目，也可以通过连接器选型服务，结合线径、方向、安装空间及应用位置进一步核对具体方案。

七、铜线还是铝线？端接工艺不能照搬

新能源汽车为了降低整车重量，对铝导体高压线束的关注度不断提高，但铜线和铝线不能简单使用完全相同的端接逻辑。

铝导体具有密度低、重量优势明显的特点，但同时需要考虑铝材料本身的氧化、蠕变、电化学腐蚀以及连接界面长期稳定性。

CSJ18相关方案支持铜/铝线应用，同时存在焊接等端接方案。具体项目中，应根据原厂Application Specification确定相应加工方式，而不能仅凭端子尺寸进行自行压接或焊接。

特别需要控制：

• 导体剥线长度；

• 焊接区域；

• 焊接能量；

• 导体压实状态；

• 端子变形；

• 拉脱力；

• 接触电阻；

• 截面分析。

新能源汽车高压端子的加工质量会直接影响后续温升，因此样件验证阶段不能只进行外观检查。

八、高压动力系统为什么必须同时考虑屏蔽与EMC？

新能源汽车逆变器通过高速开关器件控制电机，SiC等功率半导体进一步提高开关速度后，高dv/dt和di/dt可能带来更加复杂的电磁干扰问题。

因此，高压动力线并不是简单把电流从A点输送到B点。

从逆变器到电机的高压连接系统通常需要形成合理的360°屏蔽连续性，以尽可能降低高频共模干扰对整车低压控制、通信以及传感系统的影响。

在CSJ18/HVCSJ1800一类高压连接方案设计中，需要综合检查：

• 连接器屏蔽结构；

• 高压屏蔽线缆；

• 屏蔽层端接方式；

• 屏蔽壳体接触质量；

• 连接器与设备壳体之间的接地设计；

• 整车EMC路径。

如果只是选择了“带屏蔽连接器”，但屏蔽层端接施工不良，同样可能造成高频阻抗增加，最终影响整车EMC表现。

九、防水、触指防护与高压安全必须形成完整体系

新能源汽车高压连接器除了正常通电能力，还必须重点考虑人员安全和环境密封。

TE的HVCSJ系列公开资料中强调了防水、防尘、触指防护、阻燃及屏蔽等设计能力，但在实际项目中仍然要按照具体连接器料号、配套附件及实际装配状态进行确认。

特别是在底盘、电机附近或可能接触水、泥沙的区域，应进一步考虑：

• 连接器插合状态下的IP等级；

• 密封圈是否安装到位；

• 线径与线封匹配关系；

• 高温老化后的密封稳定性；

• 高压互锁HVIL设计；

• 触指防护；

• 连接器误插和防错结构。

高压连接器安全设计的重点，是避免任何单一失效直接形成危险。因此，连接器本体、HVIL、整车绝缘监测、维修断电流程以及BMS/VCU控制策略应共同组成高压安全体系。

十、TE-CSJ18项目选型，建议按照这套流程确认

如果准备在新能源汽车动力总成项目中采用CSJ18相关产品，与其先询问“CSJ18多少钱”，更建议先完成应用参数确认。

南京和适电子建议项目初期至少整理以下信息：

• 应用位置：电池、PDU、逆变器、电机还是快充系统；

• 系统电压：标称电压与最高实际工作电压；

• 持续电流：长期运行电流；

• 峰值电流：最大电流及持续时间；

• 导线截面积：25mm²、35mm²、50mm²、70mm²等；

• 导体材料：铜线还是铝线；

• 出线方向：结合整机结构确定；

• 屏蔽要求：屏蔽或非屏蔽；

• 环境条件：温度、振动、防水及安装区域；

• 配套需求：公端、母端、端子、壳体、密封及附件是否需要完整配套。

完成以上信息后，再根据TE对应产品图纸、Product Specification和Application Specification确认具体料号，可以明显降低前期选型错误的概率。

需要特别注意的是，“CSJ18”更接近一个产品系列或接口体系概念，实际采购时仍然必须落实到完整的TE Part Number。不同壳体方向、端子形式、线径、编码、防护和附件组合，对应的实际料号并不相同。

因此，在询价或者样品申请阶段，最好同时提供现有料号、使用位置、线径、数量和图纸需求。南京和适电子可以根据项目实际需求协助进行型号、端子以及配套关系核验，避免只采购到其中一个零件后才发现无法完成装配。

总体来看，TE-CSJ18用于新能源汽车高压动力总成的价值，并不能简单概括为“高压、大电流”。真正决定方案是否可靠的，是电压余量、持续载流、温升、线径、振动、屏蔽、密封、端接工艺以及结构布置之间是否实现系统匹配。

对于800V高压平台、逆变器、电驱电机以及高功率动力回路而言，越早在项目设计阶段完成连接器与线束协同选型，越有利于减少后期结构修改、温升超标、EMC整改以及配套型号错误等问题。
