连接器端子保持力是什么？防退针与装配要点

在连接器使用过程中，很多异常并不是由连接器本体损坏引起，而是发生在端子与胶壳之间。例如线束装配完成后，端子被线缆轻轻一拉就从Housing内部向后移动；插合时部分端子被顶回胶壳内部；设备运行一段时间后出现间歇性接触不良，这些问题往往都与端子保持力、锁止结构以及装配状态有关。

所谓连接器端子保持力，可以简单理解为：端子正确装入连接器胶壳后，胶壳内部锁止结构阻止端子向后退出的能力。它并不是一个单纯的“卡得紧不紧”的概念，而是由端子结构、胶壳锁扣、装配位置、压接质量以及二次锁止结构共同决定。

对于汽车电子、工业设备、机器人、新能源、轨道交通等振动环境较多的应用，端子保持力尤其重要。一旦端子发生退针，即使线束表面看起来没有明显异常，也可能导致瞬时断路、接触电阻升高甚至功能失效。

一、什么是连接器端子保持力？

连接器端子通常并不是简单“塞”进胶壳内部，而是通过端子上的弹性锁片、倒刺或锁止肩，与Housing内部的锁止台阶形成机械配合。

当端子沿正确方向插入胶壳时，锁片会暂时受压；当端子到达设计位置后，锁片回弹并卡入胶壳内部对应结构，从而阻止端子向后退出。

因此，端子保持力本质上是：

端子锁止结构 + 胶壳锁止结构 + 正确装配位置共同形成的轴向抗拔能力。

在工程测试中，通常会沿着端子退出方向施加一定拉力，检测端子是否在规定载荷下发生位移或脱出。

不同连接器系列、端子尺寸、线径以及应用等级，其保持力要求可能存在明显差异，因此不应简单用一个统一的数值判断所有连接器。

二、为什么端子保持力如此重要？

端子保持力直接决定了连接器内部电气接触位置是否稳定。

如果端子没有完全锁止，即便连接器已经正常插合，配对端子在插入过程中也可能将未锁紧的端子向后推移，从而造成接触位置不足。

常见风险包括：

• 端子向后移动，导致插合深度不足；

• 公母端接触面积减小；

• 接触电阻升高；

• 设备振动后出现瞬时断路；

• 大电流应用产生局部发热；

• 端子进一步后退造成完全断路；

• 维修时难以从外观快速识别故障位置。

特别是在多PIN连接器中，仅一个端子发生退针，就可能造成传感器、通信、电源或者控制信号异常。

三、连接器是通过什么结构实现“防退针”的？

不同品牌和系列的连接器设计方式不同，但常见的防退针结构主要包括一级锁止与二级锁止。

1. 一级锁止结构

一级锁止通常依靠端子自身的锁片与胶壳内部结构实现。

端子插入后，锁片进入对应的锁止窗口或台阶，从而形成基础保持力。

这种结构的优点是简单、装配效率高，也是大多数线对线、线对板连接器常见的基本设计。

2. 二次锁止结构

对于汽车连接器以及高可靠连接器，通常还会增加TPA、Secondary Lock、Terminal Position Assurance等二次锁结构。

二次锁止并不是简单“再卡一次”，其主要作用是：

• 确认端子已经插入正确位置；

• 限制一级锁片继续变形；

• 提高端子抗后退能力；

• 降低振动环境下端子移动风险；

• 辅助防止未完全插入的端子进入最终装配状态。

因此，在有二次锁的连接器中，如果TPA没有正确闭合，即使端子已经插入，也不能简单认为装配已经完成。

四、什么是“退针”？

所谓退针，通常是指连接器端子在装配、插合、拉线或运行过程中，从设计锁止位置向胶壳后方移动。

退针并不一定意味着端子完全脱出。

实际故障中，更常见的是端子只向后移动1毫米甚至更小，但这已经可能导致公母端接触长度不足。

因此，判断退针问题不能只看“端子有没有掉出来”，还需要检查端子在Housing内部的最终位置是否一致。

五、端子保持力不足最常见的原因有哪些？

端子保持力异常通常不是单一因素造成，而可能来自端子、胶壳、压接及装配多个环节。

1. 端子没有完全插入到位

这是实际装配中非常常见的问题。

端子看似已经进入胶壳，但锁片并没有真正越过锁止台阶，导致端子处于“半锁止”状态。

这种情况下，只要稍微拉动导线，端子就可能后退。

2. 端子方向错误

部分端子具有明显方向性。如果端子旋转180°或者安装角度不正确，可能导致锁片无法进入胶壳对应锁止区域。

因此，在批量线束装配中，需要特别注意端子方向防错。

3. 端子锁片变形

端子锁片在运输、压接、取料或返工过程中如果被压平，回弹能力会下降。

锁片即使进入胶壳，也可能无法形成足够的机械锁止。

4. 使用了错误端子

同一个连接器系列中，可能存在外形相近但结构不同的多个端子料号。

如果选错端子，即使能够插入胶壳，也不代表锁止结构一定匹配。

南京和适电子在处理胶壳与端子配套需求时，会更关注完整型号和原厂匹配关系，避免仅依据外形相似进行配套。

5. 胶壳锁止结构损伤

如果连接器胶壳经历过多次插拔端子、使用不正确退针工具或者强行拔出端子，Housing内部的塑胶锁止结构可能发生磨损或断裂。

此时即使更换新端子，也可能无法恢复正常保持力。

6. 压接尺寸异常

端子压接区尺寸如果过大，进入Housing时可能与内部结构干涉，导致端子无法插到底。

例如：

• 导体压接翼外扩；

• 绝缘压接高度过高；

• 端子压接后弯曲；

• 线芯外露过长；

• 压接位置偏移。

因此，保持力问题有时表面上发生在胶壳内部，真正原因却来自前端压接工艺。

六、端子正确装配时应该有哪些明显特征？

对于线束装配人员而言，可以从“视觉、触觉、拉力”三个维度进行确认。

第一，看：观察不同孔位端子的最终位置是否基本一致。

第二，听或感受：部分连接器端子正确插入后能够感受到明显的“卡入”反馈。

第三，轻拉：端子插入后，可按规定工艺轻拉导线确认是否被锁止。

但需要强调的是，人工轻拉只能作为装配确认，并不能替代正式端子保持力测试。

七、有二次锁的连接器，正确装配顺序是什么？

对于具有TPA或Secondary Lock结构的连接器，一般不能直接将二次锁强行压入最终位置。

较规范的装配逻辑通常是：

1. 确认胶壳与端子型号正确；

2. 将二次锁保持在预锁位置；

3. 按照正确方向逐一插入端子；

4. 确认每个端子已经进入最终锁止位置；

5. 检查是否存在高低不一致的端子；

6. 对导线进行适当回拉确认；

7. 最后关闭TPA或二次锁。

如果端子没有完全插入，有些连接器的TPA理论上无法正常关闭。如果通过外力强行压入，反而可能造成胶壳或二次锁损坏。

八、端子压接质量为什么会影响防退针？

很多采购或装配人员容易把“压接质量”和“保持力”理解为两个完全独立的问题，实际上两者关系非常紧密。

端子压接后，需要保持规定的整体几何尺寸。

如果压接机模具调整错误，可能导致端子发生：

• 整体弯曲；

• 锁片区域变形；

• 压接翼外扩；

• 端子前端偏斜；

• 毛刺或异常凸起。

这些异常都会增加插入阻力，甚至导致端子“看似到底，实际未锁止”。

因此，在排查退针问题时，不能只检查Housing，也应同步检查端子的压接状态。

九、如何检测连接器端子保持力？

专业检测通常采用拉力设备，以规定速度沿端子退出方向施加载荷。

测试时通常需要关注三个核心问题：

• 端子在多大拉力下开始发生明显位移；

• 是否达到产品规范规定的最低保持力；

• 失效发生在端子锁止结构还是胶壳结构。

需要注意，端子保持力与导线压接拉脱力不是同一个概念。

三者测试对象不同，不能相互替代。

十、为什么端子不能反复拆装？

很多连接器允许维修或更换端子，但这并不意味着可以无限次拆装。

在退针过程中，工具需要解除端子一级锁片。如果工具角度不正确或操作过于粗暴，可能造成锁片永久变形。

此外，Housing内部锁止台阶也可能因为反复拆装逐渐磨损。

因此，对于高可靠连接器，返工后通常需要重点检查：

• 端子锁片是否仍有正常回弹；

• 胶壳内部锁止结构是否完整；

• 端子重新安装后保持力是否正常；

• 二次锁能否正常闭合。

十一、退针工具为什么一定要使用正确规格？

专业连接器通常会配套对应的Terminal Removal Tool或Extraction Tool。

正确退针工具的作用是精准压下锁片，而不是破坏锁片。

如果直接使用螺丝刀、针、镊子或者其他非专用工具强行操作，可能导致：

• 端子锁片被压坏；

• Housing内部塑胶结构被划伤；

• 端子表面镀层损伤；

• 端子重新装回后保持力不足。

因此，批量生产和维修场景中，应尽量按照原厂推荐工具进行拆装。

十二、连接器插合时为什么会把端子顶回去？

如果连接器插合后发现某个端子明显后退，通常说明该端子在插合前就没有完全锁止。

因为在公母连接器对接过程中，对侧端子会向其施加轴向力。

正常锁止的端子能够依靠胶壳锁止结构承受该作用力；没有锁止的端子则会直接向后移动。

所以，“插合后退针”通常只是最终表现，而真正的装配问题可能发生在更早的端子插入环节。

十三、振动环境为什么更容易暴露端子保持力问题？

汽车、工程机械、机器人、轨道交通以及工业设备长期处于振动状态。

如果端子本身只有轻微未到位，在静态检测时可能暂时工作正常，但连续振动会使端子不断产生微小位移。

最终可能出现：

• 端子逐步后退；

• 接触界面发生微动磨损；

• 接触电阻逐渐上升；

• 电气信号出现间歇性中断。

因此，高振动环境不只是要求连接器外壳锁紧，还要求内部每个端子都保持稳定锁止。

十四、连接器采购时，如何降低端子保持力方面的风险？

采购阶段实际上就可以提前规避很多后续装配问题。

建议重点确认：

• 胶壳与端子是否属于原厂推荐配套关系；

• 同系列端子是否存在不同线径版本；

• 是否需要额外TPA或Secondary Lock；

• 是否有匹配的密封件、固定件；

• 是否需要专用压接工具；

• 是否需要专用退针工具；

• 样品阶段是否完成实际线束装配验证。

如果客户只有胶壳型号，没有确认对应端子，可以向南京和适电子提供完整料号、线径、应用环境及实际照片，进一步核对端子、胶壳及附件的配套关系。

对于新项目，也可以通过南京和适电子进一步了解连接器品牌、系列及相关采购支持信息。

十五、出现退针故障时，应该按照什么顺序排查？

如果现场已经发生端子退针，不建议第一时间只更换端子，而应系统排查。

可以按照以下顺序进行：

1. 确认型号：检查胶壳、端子及二次锁型号是否匹配；

2. 检查端子：观察锁片、端子本体是否存在变形；

3. 检查压接：确认压接高度、宽度及端子平直度；

4. 检查Housing：观察锁止结构是否磨损、断裂；

5. 检查装配深度：确认端子是否真正插入最终位置；

6. 检查二次锁：确认TPA是否完全闭合；

7. 进行保持力测试：与对应产品规范进行比较。

如果仅更换一个端子但没有找到根本原因，同样问题可能会再次发生。

十六、端子保持力问题，本质上是“系统匹配”问题

很多连接器失效表面上看似是单个端子的问题，但实际上连接器是一套完整互连系统。

一个可靠的端子装配至少需要满足：

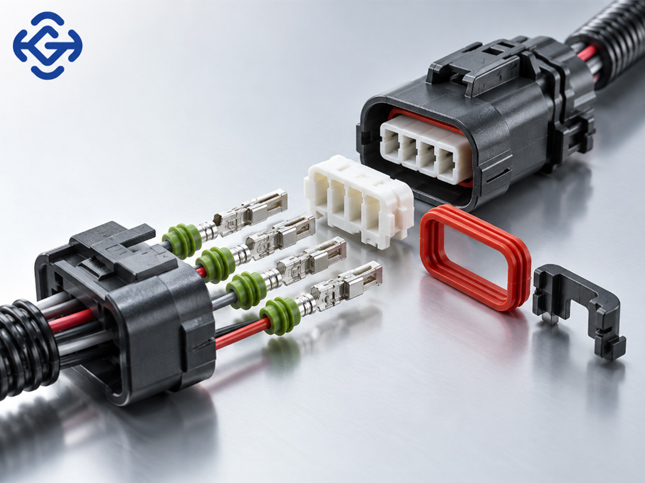

正确胶壳 + 正确端子 + 正确线径 + 正确压接 + 正确插入方向 + 正确锁止位置 + 正确二次锁。

任何一个环节存在偏差，都可能最终表现为端子保持力不足。

因此，在南京和适电子处理连接器配套及采购需求时，也会尽量结合Housing、Terminal、Seal、TPA以及线径等信息综合核对，而不是仅判断某一个端子“能不能装进去”。

结语：防退针的关键不是“装进去”，而是“真正锁到位”

连接器端子保持力虽然是一个看似细小的机械指标，却直接关系到连接器长期电气可靠性。

很多退针、接触不良和间歇性断路，并不是连接器设计本身存在问题，而是来源于型号配套错误、压接变形、端子未完全插入、锁片受损或二次锁未正确闭合。

因此，无论是连接器设计、线束加工还是采购阶段，都不能只关注端子是否能够插入胶壳，更应该确认其是否形成可靠锁止。

对于端子、胶壳、二次锁及相关附件较多的连接器系统，提前核对配套型号，并在样品阶段完成压接、插入和保持力验证，通常能够显著降低量产后的退针风险。
