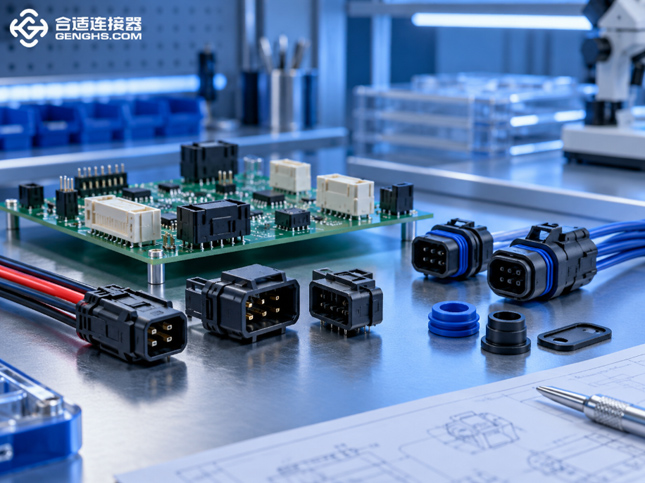

连接器选型步骤：电流、电压、间距、环境和配套关系如何逐项确认？

连接器选型看似只是确定一个型号，实际上涉及电气性能、机械结构、使用环境、装配方式以及供应链等多个维度。尤其是在汽车电子、工业设备、新能源、机器人、医疗设备以及通信设备中，如果只根据外形、PIN数或者间距进行选型，很容易在样品装配甚至量产阶段出现问题。

例如，一款连接器的间距和PIN数都符合要求，但额定电流不足，长期使用后可能出现温升过高；又或者额定电流、电压都符合要求，但胶壳和端子并不是原厂正确配套，装配后就可能出现退针、锁止不到位等问题。

因此，南京和适电子在实际连接器选型支持中，更建议按照“应用场景—电流—电压—间距—安装方式—环境条件—端子与线径—配套关系—样品验证—量产确认”的顺序逐项筛选，而不是一开始就直接寻找具体料号。

一、连接器选型第一步：先明确实际应用场景

选型之前，首先需要回答一个最基础的问题：这款连接器到底用在哪里？

同样是一款4PIN连接器，用在消费电子、工业控制、汽车线束和户外设备中，对可靠性的要求可能完全不同。

因此，建议先确认以下基础信息：

• 应用行业和具体设备类型；

• 用于电源、信号、通信还是混合传输；

• 属于板对板、线对板、线对线还是设备接口；

• 是否存在长期振动、冲击或者频繁插拔；

• 是否处于高温、低温、潮湿、灰尘或油污环境；

• 是工程样品、试产还是长期量产项目。

应用场景确认得越清楚，后续筛选连接器系列的范围就越准确。

二、确认电流：不要只看数据手册中的额定值

额定电流是连接器最核心的电气参数之一，但也是选型中非常容易被误解的参数。

例如规格书中标注额定电流为5A，并不意味着在所有工作条件下都可以长期按照5A使用。

连接器实际载流能力通常受到以下因素影响：

• 环境温度；

• 同时通电的PIN数量；

• 导线线径；

• 端子材料和镀层；

• 接触电阻；

• PCB铜厚和散热能力；

• 连接器内部空间和散热条件。

如果多个端子同时承载较大电流，连接器内部温升会叠加，因此实际允许电流可能需要降额。

在确认电流时，建议至少明确：

持续工作电流、峰值电流、峰值持续时间、通电PIN数量以及最高工作温度。

对于大电流连接器，还应该关注端子压接质量和接触电阻，因为接触电阻过大同样可能导致局部异常发热。

三、确认电压：额定电压只是基础条件

连接器电压选型不能简单理解为“工作电压低于额定电压即可”。

额定电压背后实际上涉及端子之间的电气间隙、爬电距离以及绝缘材料性能。

特别是在新能源高压、工业电源、储能设备以及高压控制系统中，需要重点确认：

• 正常工作电压；

• 最高系统电压；

• 瞬态或浪涌电压；

• 电气间隙；

• 爬电距离；

• 绝缘材料等级；

• 污染等级；

• 海拔高度。

例如高海拔环境下空气绝缘能力会发生变化，因此某些连接器在普通环境中满足要求，并不代表在高海拔条件下仍然可以直接使用。

四、确认间距：Pitch相同不代表可以直接替换

连接器间距，也就是Pitch，是选型中非常常用的筛选条件。

常见间距包括0.5mm、1.0mm、1.25mm、2.0mm、2.54mm、3.96mm等。

但需要特别注意，两个连接器即使间距完全相同，也不代表它们能够互换。

还需要进一步核对：

• PIN数；

• 单排还是双排；

• 排间距；

• 外形尺寸；

• PCB孔位；

• 定位柱位置；

• 插合方向；

• 锁扣结构。

特别是板对板连接器，即使Pitch一致，还需要确认Stacking Height，也就是两块PCB插合后的板间高度。

五、确认安装方式：DIP、SMT、直式和卧式不能混淆

很多连接器系列内部会同时存在多种安装版本，因此选型时不能只确认系列名称。

常见安装方式包括：

• DIP通孔安装；

• SMT表面贴装；

• 直式安装；

• 90°卧式安装；

• 板边安装；

• 面板安装；

• 线端压接。

如果工程图纸中需要90°卧式版本，但采购时仅根据系列名称选择了直式版本，即使PIN数和间距完全相同，也无法正常装配。

因此，在正式确认BOM时，应尽量使用完整Manufacturer Part Number，而不是只写品牌和系列名称。

六、确认环境条件：温度、防水、防尘和振动都要考虑

连接器是否可靠，很大程度上取决于实际使用环境。

一款用于室内设备的普通连接器，如果直接用于汽车底盘、工程机械或者户外设备，可能很快暴露出可靠性问题。

环境确认建议至少从以下几个方面展开。

1. 工作温度

除了环境温度，还应关注连接器附近功率器件、电机、电池或者散热器产生的局部热量。

2. 防水防尘

如果连接器处于户外、汽车、船舶或潮湿环境，需要进一步确认IP等级，例如IP67、IP68甚至更高要求。

同时还应确认密封圈、Wire Seal、堵头等附件是否属于完整密封系统的一部分。

3. 振动和冲击

汽车、轨道交通、机器人和工业设备通常存在持续振动，因此需要关注连接器主锁扣、端子保持力以及TPA等二次锁止结构。

七、确认PIN数时，还要进一步确认每个PIN承担什么功能

单纯告诉供应商“需要8PIN连接器”通常还不够。

因为8个PIN可能全部用于信号，也可能同时包含电源、信号和通信。

建议提前整理每个PIN的功能：

如果同时存在大电流电源和小信号传输需求，还可能需要选择混合型连接器，而不是简单增加普通PIN数量。

八、确认端子和线径：Housing正确不代表端子就一定正确

线束连接器通常由胶壳和端子组合使用，而同一个Housing可能对应多个不同规格的端子。

不同端子可能分别适配：

• 0.13～0.35mm²；

• 0.3～0.5mm²；

• 0.5～0.85mm²；

• 更大截面积导线。

因此，在确定端子之前，还需要确认：

• 导线截面积；

• 绝缘层外径；

• 导体材料；

• 是否需要密封压接；

• 压接工具及模具要求。

如果端子与线径不匹配，可能导致压接拉脱力不足、接触电阻异常或者端子压接后发生变形。

九、确认胶壳、端子和附件的完整配套关系

这是连接器选型和采购中最容易出现错误的环节之一。

很多连接器并不是一个单独料号，而是一套完整互连系统。

例如常见汽车连接器可能包括：

• Housing胶壳；

• Terminal端子；

• Wire Seal线封；

• Cavity Plug堵头；

• TPA二次锁；

• CPA连接器位置保证结构；

• 对应配对端连接器。

南京和适电子在处理连接器配套需求时，会更重视原厂定义的配套关系，而不是简单根据外形判断某颗端子“能不能装进去”。

一颗端子即使能够插入Housing，如果锁止位置、端子长度、接触区域或者线径范围不匹配，也可能在实际使用中出现退针或接触异常。

十、确认公端和母端：Mating关系必须准确

连接器选型还需要确认另外一个非常关键的问题：配对端是谁。

不能只通过外形去判断公端与母端是否可以匹配。

建议确认：

• 原厂定义的Mating Part Number；

• PIN数量是否一致；

• Keying防呆结构是否匹配；

• 公母端子形式是否正确；

• 锁扣位置是否对应；

• 颜色编码是否存在防误插要求。

很多汽车连接器即使外形和PIN数量相同，也可能通过不同Keying结构区分不同回路，因此不能混用。

十一、确认端子镀层和材料

端子材料和镀层同样会影响连接器的电气性能和长期可靠性。

常见端子镀层包括锡镀层、金镀层以及其他表面处理方式。

选型时应结合：

• 工作电流；

• 信号类型；

• 插拔次数；

• 振动环境；

• 腐蚀环境；

• 接触可靠性要求。

例如高可靠小信号传输和较高插拔次数应用，通常需要更加关注接触区域镀层性能。

十二、确认锁扣、防误插和二次锁结构

连接器是否能够长期稳定工作，与锁止结构密切相关。

需要重点关注：

• 主锁扣是否可靠；

• 是否具有清晰的插合到位反馈；

• 是否存在Keying防误插结构；

• 端子是否需要TPA二次锁；

• 是否配置CPA等防止连接器意外松脱的结构。

特别是在振动环境中，仅依靠公母端接触摩擦力保持连接通常是不够的，应优先选择具有明确机械锁止结构的产品。

十三、不要忽略连接器的插拔寿命

不同连接器的设计插拔次数可能存在明显差异。

对于设备内部长期不拆卸的连接器，插拔寿命可能不是主要矛盾；但对于测试设备、充电接口、维护接口以及频繁拆装设备，插拔寿命就非常重要。

频繁插拔会影响：

• 端子接触区域磨损；

• 镀层完整性；

• 锁扣结构寿命；

• 插拔力稳定性。

因此，不能把普通内部连接器直接用于高频插拔场景。

十四、工程参数确认之后，还要检查供应状态

连接器技术上能够使用，并不代表它一定适合长期采购。

新项目选型阶段最好同步确认：

• 型号是否仍处于正常量产状态；

• 是否存在EOL或停产风险；

• 原厂标准交期；

• MOQ要求；

• 标准包装数量；

• 市场库存情况；

• 后续是否容易寻找替代型号。

如果项目生命周期预计达到数年，那么供应稳定性应当与技术参数一起纳入选型评估。

十五、为什么连接器样品验证不能省略？

即使规格书参数完全符合，也不建议直接进入大批量采购。

因为规格书能够证明产品理论性能，却不能完全替代实际设备验证。

样品阶段建议检查：

• PCB孔位和焊盘是否正确；

• 外形尺寸是否与设备结构干涉；

• 公母端是否可以正常插合；

• 锁扣是否能够完全闭合；

• 端子是否可以正常压接；

• 端子插入Housing后是否可靠锁止；

• 线束弯曲空间是否足够；

• 满载条件下温升是否正常；

• 振动、防水和环境测试是否符合项目要求。

如果项目尚未完全确定具体型号，也可以通过连接器选型服务进一步梳理电流、电压、间距、环境条件以及配套关系，再逐步缩小品牌、系列和具体型号范围。

十六、连接器选型最常见的几个误区

实际项目中，一些看似简单的判断往往最容易导致选型错误。

• 看到PIN数一样，就认为可以替代；

• 看到Pitch一样，就认为PCB能够兼容；

• 只比较额定电流，不考虑环境温度和降额；

• 只看额定电压，不检查爬电距离和绝缘条件；

• 只确认Housing，没有确认端子型号；

• 端子型号正确，却忽略适用线径；

• 忘记确认TPA、Seal、CPA等附件；

• 样品能够插合，就直接判断型号完全适用；

• 没有确认产品生命周期和未来交期。

这些问题在样品阶段可能只表现为装配困难，但进入量产后，往往会扩大为返工、补料甚至生产停线。

十七、建议建立标准化连接器选型确认表

对于经常采购连接器的企业，可以建立统一的选型检查清单，将每个项目按照相同逻辑进行确认。

十八、一个完整的连接器选型流程应该是什么样？

如果将整个选型过程进行归纳，可以形成以下顺序：

明确应用场景 → 确认电流 → 确认电压 → 确认PIN数和间距 → 确认安装方式 → 确认工作环境 → 确认端子与线径 → 确认胶壳及附件配套关系 → 确认公母端配对 → 检查供应状态 → 获取样品 → 完成验证 → 正式导入BOM。

这个过程看起来比直接找型号复杂，但实际上能够明显减少后续反复更换产品和修改设计的成本。

结语：连接器选型的核心，是把每一个条件逐项确认清楚

连接器选型并不是单独比较某一个参数，而是一个系统性的匹配过程。

电流决定载流和温升，电压关系到绝缘安全，间距和结构决定PCB与设备安装兼容性，环境条件决定长期可靠性，而胶壳、端子、密封件以及二次锁之间的配套关系，则决定整个连接器系统能否真正完成可靠装配。

南京和适电子建议，新项目在连接器选型阶段尽量把这些条件提前确认，并通过样品完成实际装配和性能验证，再进入批量采购。这样不仅能够减少选错型号的概率，也可以降低后续更换物料、调整设计和供应异常带来的项目成本。

从工程和采购两个角度来看，一款真正合适的连接器，不只是“参数看起来符合”，而应该同时满足电气、结构、环境、装配和供应五个方面的要求。
