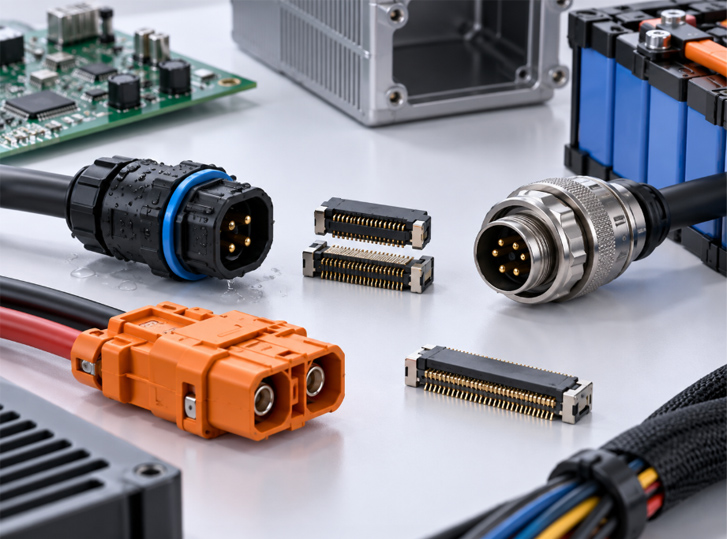

不同应用场景如何选择连接器标准和规格？

连接器选型看似只是确认PIN数、间距、电流和电压，但真正进入具体项目后，不同应用场景对连接器的要求往往存在明显差异。同一款连接器可能适合普通消费电子，却不一定适合汽车发动机舱；能够用于一般工业控制设备的产品，也未必能够满足医疗设备、高压储能或高速数据通信的要求。

因此，连接器选型不能脱离实际应用场景。工程师和采购人员需要从电气性能、机械性能、环境条件、安装结构、法规认证、使用寿命以及供应链稳定性等多个维度综合判断。

对于项目研发而言，真正合理的选型逻辑应该是：先明确应用场景，再确定适用标准，最后根据具体参数筛选连接器规格和型号。

一、选择连接器之前，先确定应用场景和工作边界

连接器没有绝对意义上的“最好”，只有是否适合当前应用。不同项目需要关注的核心指标不同，因此选型第一步不是直接查型号，而是建立完整的使用条件。

通常需要先确认以下信息：

• 设备属于汽车、工业、医疗、通信、消费电子还是新能源应用；

• 连接器安装在设备内部还是外部；

• 是否存在水汽、粉尘、油污、盐雾或化学介质；

• 是否存在持续振动、机械冲击或高频插拔；

• 工作温度范围是多少；

• 传输的是电源、低速信号还是高速数据；

• 设备空间和PCB安装高度是否有限制；

• 项目是否需要特定行业认证或法规要求。

只有把这些边界条件明确之后，后面的电流、电压、间距、防护等级和材料要求才有实际意义。

二、普通电子设备：重点关注间距、PIN数和基本电气参数

对于消费电子、办公设备、小型控制器和一般电子模块，连接器的工作环境通常相对稳定，因此选型重点主要集中在结构尺寸和基本电气性能。

常见需要确认的参数包括：

• PIN数是否满足信号数量要求；

• Pitch间距是否适合PCB空间；

• 额定电流和额定电压是否满足设计要求；

• 插拔方式是否便于装配；

• 是否需要防误插结构；

• 是否需要SMT、DIP或压接安装。

这类应用通常不需要过度追求极高的防护等级，但也不能单纯以价格作为选型依据。特别是长期通电或空间紧凑的产品，还需要关注温升、接触电阻和端子保持力。

三、汽车电子：必须重视振动、温度和环境可靠性

汽车连接器的使用环境明显比普通电子设备复杂。发动机舱、底盘、电池包、车身控制和智能驾驶系统，对连接器的可靠性要求并不完全相同。

汽车应用通常需要重点考虑：

• 高低温循环能力；

• 振动与机械冲击性能；

• 防水、防尘等级；

• 端子保持力和二次锁结构；

• 抗盐雾、抗油污和耐化学介质能力；

• 插拔寿命与长期接触稳定性。

在新能源汽车、智能座舱、ADAS和车载雷达等场景中，还需要进一步区分低压信号、高速数据和高压大电流连接需求。

南京和适电子在协助客户进行汽车类连接器选型时，通常会优先确认实际安装位置，因为安装在车内、底盘、电池包和发动机舱的连接器，对温度、防护和振动等级要求可能完全不同。

四、工业自动化：防护等级和机械稳定性往往比尺寸更重要

工业设备通常运行时间长，而且可能存在粉尘、油污、水汽、振动以及频繁维护等情况，因此连接器的稳定性要求通常高于普通消费电子产品。

工业应用常见选型重点包括：

• IP等级是否满足现场环境；

• 连接机构是否具有锁紧功能；

• 是否适合现场快速插拔和维护；

• 端子是否能够承受长期振动；

• 壳体材料是否耐油、耐腐蚀；

• 是否需要屏蔽结构降低电磁干扰。

例如在自动化生产线、机器人、电机驱动和工业控制柜中，如果连接器容易因振动松脱，即使额定电流和电压完全满足要求，也可能造成设备停机。

因此，工业连接器选型通常应优先判断长期运行可靠性，而不是只比较尺寸和采购价格。

五、户外和恶劣环境：IP等级只是基础，还要考虑材料耐久性

对于户外设备、船舶设备、轨道交通、工程机械以及部分能源设备，连接器通常需要面对雨水、湿气、粉尘、盐雾和温差变化。

很多采购人员首先关注IP67、IP68甚至更高等级，这是必要的，但并不代表达到某一个IP等级就一定适合所有户外环境。

还需要进一步考虑：

• 密封圈材料是否耐老化；

• 长期紫外线照射是否影响壳体；

• 金属部件是否具备足够耐腐蚀能力；

• 高低温循环后密封性能是否保持稳定；

• 线缆出口位置是否容易进水；

• 插合状态和未插合状态的防护等级是否一致。

尤其是海洋、船舶和沿海工业应用，盐雾腐蚀往往比普通雨水更加值得关注。

六、新能源和高压应用：电压、电流与安全间距必须同时确认

在新能源汽车、储能系统、充电设备以及高压电源系统中，连接器不仅承担大电流传输，还涉及更高的安全风险。

这类应用不能只看额定电流，还需要同步确认：

• 额定工作电压；

• 耐压等级；

• 爬电距离和电气间隙；

• 端子温升；

• 接触电阻；

• 高压互锁功能；

• 防触电结构；

• 防误插和颜色识别设计。

例如在800V高压平台中，单纯沿用低压系统中的连接器选型思路是不合理的。高压系统对绝缘结构、材料CTI值、温升和安全防护都会提出更严格要求。

南京和适电子建议高压连接器选型尽量在项目早期完成，因为这类连接器通常会影响线束、PCB、外壳和整机安全结构设计，后期更换型号的成本较高。

七、高速数据和射频场景：不能只看接口外形

高速数据连接器与普通低速信号连接器最大的区别在于，高速传输对阻抗、插入损耗、回波损耗、串扰以及屏蔽性能更加敏感。

例如PCIe、以太网、高速背板、车载高速通信以及射频系统中，连接器本身会直接影响整个信号链路质量。

选型时需要重点确认：

• 支持的数据速率和频率范围；

• 差分阻抗或特性阻抗；

• 插入损耗和回波损耗；

• 串扰性能；

• 屏蔽结构；

• PCB布局和走线要求；

• 线缆与连接器整体链路匹配情况。

因此，高速连接器不能仅凭外形相同就替换，也不宜只根据PIN数和间距判断兼容性。

八、医疗设备：可靠性、材料和防误插设计尤其重要

医疗设备对连接器的要求通常兼顾安全性、可靠性和可维护性。部分设备需要频繁插拔，而部分设备则要求长期稳定连接。

医疗连接器选型常见关注点包括：

• 防误插和防反插结构；

• 插拔寿命；

• 接触稳定性；

• 材料是否满足特定法规要求；

• 是否方便清洁和消毒；

• 是否需要小型化和高密度设计；

• 是否存在电气安全隔离要求。

如果连接器用于生命支持、监护或诊断设备，其可靠性要求通常会明显高于普通消费电子产品，因此不建议仅凭外形和价格直接替换。

九、机械规格选择：PIN数、间距和安装方式必须与结构联动

除了应用环境，连接器的机械规格同样直接决定项目能否顺利落地。

常见机械参数包括：

• PIN数；

• Pitch间距；

• 连接器高度；

• 直插或弯插方向；

• 板端、线端或面板安装形式；

• SMT、DIP、压接或焊接端接方式；

• 定位柱和固定方式。

例如服务器、机器人和便携式设备通常对空间非常敏感，此时需要在载流能力和小型化之间取得平衡。间距越小，不代表一定越先进，因为间距减小之后可能会影响爬电距离、散热、装配容错和维修便利性。

连接器规格选择应该与PCB布局、外壳设计和线束规划同步进行，而不是等结构设计完成后再强行寻找一个能够放进去的型号。

十、连接器标准和规格最终应该如何确定？

不同应用场景的连接器虽然要求不同，但整体选型逻辑可以总结为一套相对固定的流程：

1. 明确设备应用行业和实际安装环境；

2. 确认电流、电压、信号类型和传输速率；

3. 确认PIN数、间距和安装空间；

4. 判断是否需要防水、防尘、耐振动或耐高温；

5. 确认行业标准、认证和法规要求；

6. 核对插拔寿命、端子保持力和材料性能；

7. 确认胶壳、端子、密封件和附件配套关系；

8. 通过样品测试验证真实装配和电气性能；

9. 最后再综合评估交期、供应稳定性和采购成本。

真正专业的连接器选型，不是先选品牌再套参数，也不是单纯寻找“规格差不多”的型号，而是根据项目环境逐项排除不合适的产品。

对于采购端来说，也应尽量避免只提供“需要一个10PIN连接器”“需要一个防水连接器”这样的模糊信息。参数越完整，选型效率越高，后续样品验证和量产风险也越低。

南京和适电子在处理连接器采购和选型需求时，会结合实际应用、完整型号、电气参数、安装结构以及配套关系进行综合核验，帮助客户减少因型号选择错误、附件遗漏或规格不匹配导致的重复确认和采购返工。

从项目管理角度来看，连接器虽然只是整个系统中的一个零部件，但它同时连接电气、机械和供应链三个环节。只有根据具体应用场景合理选择标准和规格，才能真正保证连接器在样机、试产和量产阶段持续稳定工作。
